產品用途

本儀器適用於具有一定濕強度的過濾紙及過濾紙板濾水速度的測定，但不能用於經樹脂加工，或其表麵不親水或不完全親水的過濾紙和過濾紙板濾水速度的測定。儀器的工作原理是在紙樣兩麵的壓差為1Kpa（即100mm水柱）條件下，透過直徑35.7mm(麵積10㎝2)的紙樣流出100 ml或200 ml水需的時間，時間以秒表示。對水質的要求：在20℃時水質應符合導電率為（3.2-4.4）X107ms/m的自來水或0.02% Nacl的蒸餾水或去離子水經0.8µ濾膜或與之相當的濾紙濾過並用加熱或真空脫氣後的水。

滿足標準

GB 10340-2008  GB/T 1914-2017

技術參數：

控製係統：PLC控製係統

操作界麵：彩色7寸彩色觸摸屏，中英文切換；

試樣厚度範圍：0.10～3.00 mm

試 驗 麵 積 ：10±0.05 cm2

夾 環 內 徑 ：￠35.7 mm

夾 環 外 徑 ：￠50 mm

外 形 尺 寸 ：330×400×920 (mm)

重      量  ：約18 kg

玻璃管：外徑140mm，內徑130mm，高度550mm;

排水閥：玻璃管底部設計；

液位傳感器：數量2套；

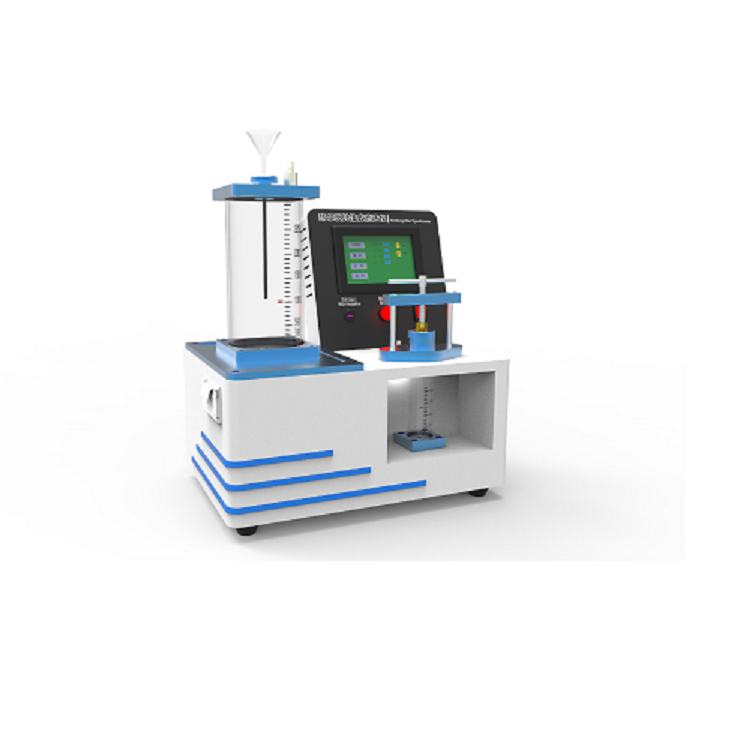

儀器結構：

1、儀器由容器、夾環、測量筒及電控箱部分組成。

2、容器的上部裝有透氣閥門和帶漏鬥的恒壓管（漏鬥），容器的底部裝有接頭，用管子與電磁閥相連。

3、夾環有上壓環和下壓環、支架及接水盒組成，上壓環與橫梁上的調整螺杆相聯，為方便裝夾試樣，立柱可在橫梁上轉動，在上壓環轉出中心後裝夾試樣，下壓環下麵有接水盒，當更換試樣時，下壓環上麵殘留的水流入接水盒中，然後由接水盒下的漏水管流出。

4、下壓環底部有一接頭，用管子與電磁閥相聯，當電磁閥通電時，容器中的水從底部經電磁閥進入夾環，透過紙樣的水經上夾環的透水管流入測量筒內。

5、過濾速度的測定：將測試量杯放在樣品正下方，點擊測試啟動，設備自動計時，等帶量杯中的水位達到設置體積時測試停止，做完一次試驗後打開放水閥，測量筒中的水麵下降，降至零位時，顯示器複零。

6.濕耐破度測試：在夾環間放入單張試樣, 夾緊; 緩緩旋開氣閥, 旋開氣閥的速度以漏鬥管中 水位5 s內上升20 mm~30 mm為宜, 使試樣上承受的水壓逐漸升高, 直至試樣破裂, 讀出此時漏鬥管中水位上升的高度, 此高度即為該試樣的濕耐破度, 單位為 mm 水柱( 1 mm 水柱 =9.8 Pa )

7、電測係統由電測頭、顯示器的按鍵等組成，以單片機為核心的測控係統進行測量和控製。電源開關在電控箱的前麵板上，電控箱麵板。

赫爾茨貝格式濾速儀標準配置：主機
