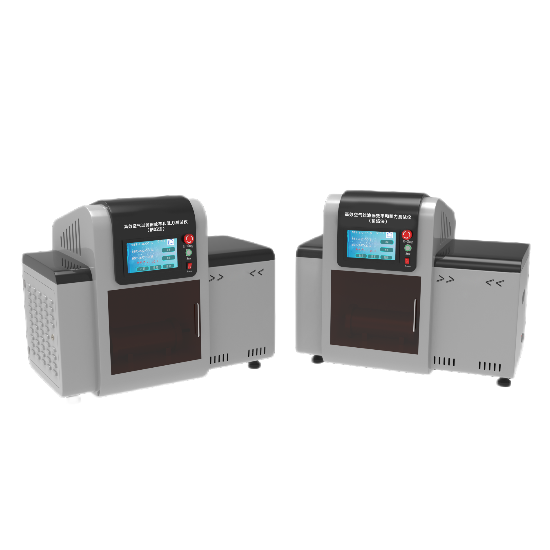

高效空氣過濾器效率和阻力測試儀（鈉焰法）

一、原理及結構組成：

A,用霧化幹燥的方法人工發生接近過濾材料 MPPS 範圍的 NaCl 氣溶膠進行測試，可采用中效過濾 器預過濾篩選的方式對幹燥後的 NaCl 晶體進行篩選，測試氣溶膠顆粒計數峰值粒徑應為(0.09± 0.02)μm,幾何標準偏差應不大於1.90。將過濾器上、下遊的NaCl 氣溶膠采集到燃燒器並在氫火焰下燃燒，將燃燒產生鈉焰光轉變為電流信號並由光電測量儀檢測，用測定的電流值求出過濾器的過濾效率；

B,鈉焰法過濾器性能檢測試驗裝置主要由NaCl 氣溶膠發生裝置、風道係統、氣溶膠取樣與檢測裝置組成，試驗裝置

二，執行標準

符合 GB/T 6165-2021

三，技術參數

 1,試驗空氣：風道係統中應設置電加熱器，以保證係統進風溫度不低於5℃、緩衝箱入口處相對濕度不高於 30%、受試過濾器下遊側相對濕度不高於60%。

2, NaCl 溶液濃度：用幹燥化學純NaCl 和蒸餾水配製成質量濃度為(2.0±0. 1)% NaCl 溶液。

3,液麵高度：噴霧箱內NaCl 溶液液麵距噴霧器噴孔高度應為90 mm～110   mm。

4,噴霧空氣壓力：進入噴霧器潔淨壓縮空氣的壓力應為0.6 MPa, 允許偏差為±0.02 MPa。

5,噴霧空氣量：在規定壓力下，進入每個噴霧器壓縮空氣量應滿足表 A.1 的要求。

6,氣溶膠原始濃度：NaCl 原始質量濃度範圍應為2 mg/m³~8 mg/m³。

7,氣溶膠取樣量：進入燃燒器采樣空氣量應為2 L/min。

8, H₂量：進入燃燒器 H₂量應為200 mL/min,並應保持恒定。

9,氣溶膠發生器： 美國CSI--氣溶膠粒子質量平均直徑範圍為0.28μm～0.34μm

10,微壓計：0-5000Pa 精度：0.5%F.S

11，溫度傳感器：0-100℃ 精度：0.5%F.S；

12，濕度傳感器：0%-RH 精度：±5%RH

13，流量計：孔板流量計1套；

14，風機:  變頻高壓風機可任意調速

15，控製係統：PLC；

16，操作界麵  ：彩色10寸觸摸屏，中英文切換；

17，數據保存：U盤導出；

18，氣源要求：0-0.5MPA，客戶自備；

19，具有補液時間和補液濃度；

20，鈉焰光度計美國CSI

四、機器電源：

1、電壓 220V 50HZ

2、電流 50A

3、總功率3.2KW

4、電路保護係統：接地保護、快速保險等.
