鋪地材料燃燒測試儀 鋪地材料熱輻射板測試儀 鋪地材料燃燒測試儀

鋪地材料燃燒試驗裝置  輻射熱源燃燒性能測定儀 鋪地材料燃燒性能測定儀

臨界輻射通量是考察鋪地材料火災危險性的主要參數，它表征了鋪地材料試樣在受到來自外部熱輻射的條件下燃燒蔓延能力的高低，是鋪地材料類建築製品燃燒行了個分級體係中的重要指標；

根據ISO9239-1,2及GB/T 11785-2005的要求，鋪地材料熱輻射板測試是在試驗箱中，通過一定的熱輻射環境，衡量地板覆蓋物燃燒情況下的臨界熱輻射值。也可以用來衡量閣樓地板纖維素絕緣材料的臨界輻射值。

標準

• ISO 9239-1 : 地板材料火反應測試 - 第1部分 :使用輻射熱源測試地板材料的燃燒性能

• ISO 9239-2 : 地板材料火反應測試 - 第2部分 :熱通量為25㎾/㎡時，測試火焰蔓延狀況

• ASTM E 648 : 地板臨界輻射通量的標準測試- 覆蓋係統使用輻射熱能源

• ASTM E 970 : 使用輻射熱能源，測試閣樓絕緣地板臨界輻射通量的標準測試使用輻射熱能源

• NFPA 253 : 使用輻射熱能源，測試側板覆蓋係統的臨界輻射通量的標準測試方法

• GB/T 11785-2005

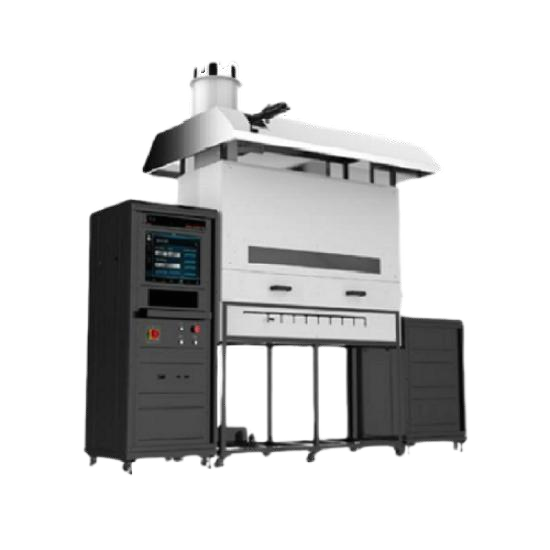

鋪地材料燃燒試驗儀 GB/T11785型鋪地材料燃燒試驗裝置

鋪地材料燃燒試驗裝置根據GB/T 11785-2005《鋪地材料的燃燒性能測定 輻射熱源法》的要求研發並生產的檢測設備。試驗時，將鋪地材料水平放置在燃燒箱體中並暴露於傾斜的熱輻射場中的鋪地材料，評估其火焰傳播能力。

適用於測量並評定各種鋪地材料，如：紡織地毯、地麵保溫材料、軟木板、木板、橡膠板和塑料地板及地板噴塗料。

對應符合：

GB/T11785-2005、ISO9239-1:2002

主要技術參數：

1、輻射板實驗箱側麵、端麵和頂麵為不鏽鋼板製作，內部襯有絕熱材料。前麵裝有密封的耐火玻璃，以便進行觀測。觀察窗下方裝有一可緊閉的門，由此可移入或移出試樣平台。

2、箱體頂部設有排氣管，在溫度為0℃、壓力為105Pa時，排氣量為30-85m3/min

3、計算機操作程序設有計時裝置，測量預熱、點火和燃燒的時間。

4、輻射熱源為多孔耐火材料板，表麵尺寸為（300±10）mm×（450±10）mm，能耐約900℃高溫，有儀表係統和流量計監控燃氣和空氣的流量，以保證操作的一致性和重現性。

5、裝配有觀察間距約1.37M，直徑為250㎜圓麵積的輻射熱源的標準輻射高溫計，用以校正輻射板的熱源輸出。

6、設有噴嘴軸向對稱的點火源。點火源火焰藍色內錐長度為13±2㎜，並可調節；點火源可使用丙烷或丁烷作為燃料。

7、在輻射板實驗箱內及煙道中央設有熱電偶。熱電偶應便於清潔，以保證讀數。

8、應有量程為0-15 KW/m2的水冷式熱流計，精度±3%，用於測定模擬式樣的熱通量分布。

9、采用計算機綜合測試控製係統，對係統進行控製並記錄實驗的相關參數。

10  顯示器同時顯示頂板溫度，煙道溫度和黑體溫度以及標準輻射熱通量分布圖，非常直觀，試驗結果可打印測試報告。

11、箱體煙道氣體流量為（2.5±0.2）m/s，。

12、熱通量分布要求共9個點，其中：

在210mm處：（9.2±0.4）KW/m2

在410mm處：（5.1±0.2）KW/m2

在610mm處：（2.5±0.2）KW/ m2 其餘六點略。

13、配備煙氣測量裝置， 5塊標準中性濾光片校準

14、加裝燃氣和空氣管道阻火器，防止可燃混合氣體爆炸，確保試驗人員安全。

15、電源和功率：三相380V±10%V、50HZ、功率7KW

鋪地材料燃燒性能測試儀采用輻射熱源法進行測試試驗，可用於評定紡織地毯、軟木板、木板、橡膠板、塑料地板等鋪地材料的燃燒性能。

滿足標準：

ASTM E648-15《使用輻射熱能源的地板塗層係統臨界輻射通量的標準試驗》

BS EN ISO 9239-1-2010《地板覆蓋物對火反應試驗.使用輻射熱源的燃燒性能測定》

GB/T 11785-2005《鋪地材料的燃燒性能測定 輻射熱源法》

試驗原理：

模擬試件進行校準，繪製輻射通量曲線，在試驗燃燒箱中，用小火焰點燃水平放置並暴露於傾斜的熱輻射場中的鋪地材料，觀察材料火焰傳播能力，根據輻射通量曲線將其換算成輻射通量HF值（KW/m2），以評估鋪地材料的燃燒性能。
