織物靜態拉伸測試儀

　　測試原理

　　織物在力的作用下，一定時間後會產生應力鬆弛和蠕變的現象。本儀器提供加載應力的裝置，通過對已標記的織物做拉伸受力試驗，得到織物的變形情況。

　　符合下列標準：

　　ASTM D3107 彈性紗機織物拉伸性能試驗方法中對於特定拉力下的織物拉伸及一定拉力下織物蠕變的試驗要求。

　　上/下夾持裝置：用於夾持試樣，試驗中下夾持裝置呈懸空狀態。

　　砝碼：與下夾持裝置共同構成1.35kg或1.8kg的拉力。

　　底部托盤：用於放置砝碼與下夾持裝置，方便操作。

　　轉動輪：使試驗儀器可動，方便客戶合理安排空間。

儀器技術參數

高度：1500mm

　　寬度：1200mm

　　夾頭麵積：80mm*20mm

　　砝碼：

　　不鏽鋼材質

　　與下夾具構成重量：1.35kg、1.8kg

　　試驗方法

　　相關試驗方法概述

　　本儀器可以用於以下測試：

固定張力下紡織品的伸長：在麵料上做好規範尺寸標記。以規定的技術條件將一定的力施加在麵料試樣上，測定一定張力下尺寸標記之間的距離。麵料伸長由麵料試樣受力前標記之間的距離和受力後標記之間的距離計算得出。

受力後麵料增長：在麵料上做好規範尺寸標記。以規定的技術條件將一定的力施加在麵料試樣上。去掉張力，隔一段時間後測量放鬆後麵料試樣上標記之間的距離。麵料增長由受力前標記之間的距離和鬆弛後標記之間的距離計算得出。

彈性回複：彈性回複是固定張力下紡織品的伸長和/或每個時間間隔對應的麵料增長，與初始標記長度的百分比。

　　試樣準備

　　按照相關標準，取三對65*560mm的樣品，長度方向平行於測試方向。

　　將試樣拆紗至寬度為50±1mm，拆紗時從試樣的兩邊拆下大致相同數量的紗線。

　　距試樣的一端32mm處折疊試樣，並距離折線大約25mm處縫一條縫線。

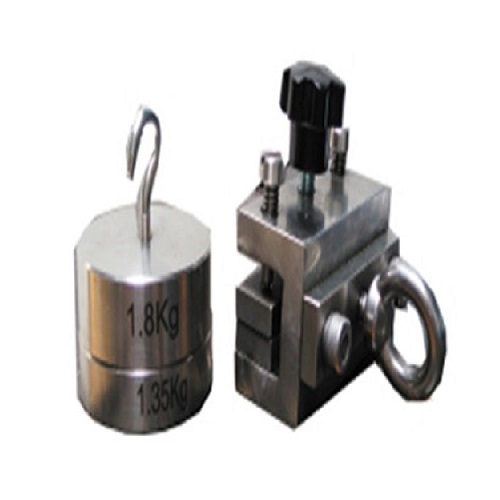

　　注：標準中提到在折線的中間沿試樣的方向剪一小口，為了插入一定重量的釘銷用。由於本儀器的優化設計，下夾持裝置直接夾持試樣，無需開口。下圖為下夾持裝置及砝碼。

　　在試樣的中間部分做寬度至少為250±1mm的標記(沿測試方向)。

　　4.3 試驗——定張力

　　將試樣的一端用夾鉗固定，使有折痕的另一端自由懸掛。

　　測量並記錄標記點間的距離，至1%或1mm。

　　用下夾具夾持試樣，並掛上一定重量的砝碼。

　　一定時間後取下砝碼，再次測量記錄點之間的距離，計算得出織物的彈性伸長及彈性回複率。
