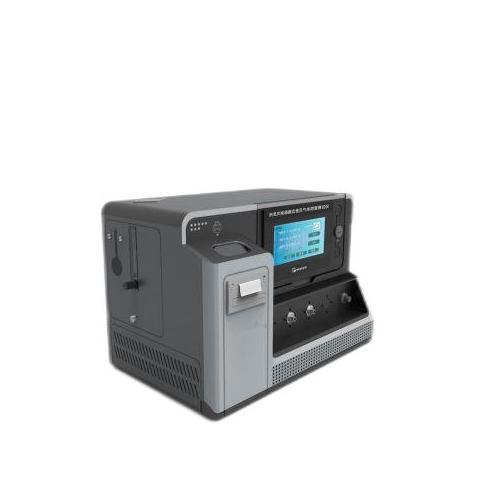

一，產品概述：

采用可編程控製器，觸摸屏，壓力傳感器，加壓裝置，機載打印機等組成，中英文菜單顯示，人機對話設定各項參數自動運行測試。生產單位，批次可任意輸入，操作方便。並采用三級密碼，信息安全可靠。產品規格、測試壓力值設定、保持時間設定，打印設定、測試、加壓、減壓、時間、，等。機載打印測試數據。實時顯示測試加壓值，保持時間等數據。並由打印機打印出測試數據及結果。適用於輸液器、輸血器、輸液針、麻醉包過濾器、管路、導管、快速接頭等。

二，測試標準

HME熱濕交換器主要用《YYT 0735.1-2009 麻醉和呼吸設備濕化人體呼吸氣體的熱濕交換器(HME)

三，技術參數

1操作界麵：簡體中文/英文

2壓力輸出範圍：0kPa～50 kPa（可根據客戶要求定製範圍），可任意設定壓力輸出值，誤差不大於讀數的±0.1%。

3測試持續時間：0.1秒～99.9分，誤差不大於±0.1S。

4電源：AC90V-240V/50Hz（自適應寬電壓）

5整機功率：70W

6可編程控製器：PLC

7觸摸屏：7寸K600+內核/點陣式65色800*480分辨率

8流量傳感器：高精度傳感器0-50ML/MIN；

9儲氣罐：2L不鏽鋼製造；

10，質量流量控製器：0-3SLM  輸入0-5V 輸出0-5V 電壓-15-15V  進口耐壓10Mpa；

11，壓力傳感器：50Kpa   485通訊  精度0.1%；

12，外形尺寸：550*350*450mm;

四，配置清單

呼吸管路接頭2套

測壓機構：內置

打印機：機載針式打印機

五，氣體泄漏試驗步驟

1堵住HME的有端口，留出一個端口與三通連接。對於接頭符合YY 1040．1內圓錐接頭，這應借助於相應的塞規。將三通的另一端口與精度為讀數值的土1％的壓力讀數裝置連接。

2通過三通的第三個端口向HME通人空氣，使內部壓力增至7 kPa±0．35 kPa(70 cmH20± 3．5 cmHzo)。

3用能以±2 mL／min的精度記錄氣流量的裝置，記錄保持該內部壓力需的空氣流量。

4氣體泄漏即為保持該內部壓力需的空氣流量，應以毫升每分鍾(mL／min)表示

六，順應性試驗步驟

1堵住HME的有端口，留出一個，未堵端口與三通連接。將三通的另一端口與精度為讀值的±1％的壓力讀數裝置連接。

2對於帶有軟性組件的HME，使其運動不受限製地放置(如，漂在水上)。

3用一隻容量精度為±5％的注射器通過三通的第三個端口向HME通入空氣，使內部壓力增至 7 kPa士0．35 kPa(70 cmH20±3．5 crnH20)。

4記錄需的空氣體積，要考慮前麵6．4中測量的氣體泄漏和試驗係統的順應性(即注射器、管路、接頭和壓力測量裝置)。

5 HME的順應性以毫升每千帕(mL／kPa)表示
