一、 儀器介紹

設備優勢：

1、 采用一隻特殊定製的暖體腳模型，並在腳模型上集成了多個電熱元件和供水管係統（用於模擬腳的出汗）。

2、 研發設計的暖體腳模型，在溫控器的控製下，可以快速、均（jun1）勻、穩定發熱，滿足各標準的試驗溫度要求和人腳狀態的模擬。

3、可模擬得到更加接近實際的環境和試驗數據、同時縮短暖體腳模型的預熱時間。

4、暖體腳模型的汗液分泌模擬利用蠕動泵的方式實現，設置精度至0.01ul/min，均勻發汗、模擬真實人腳在鞋內的環境,

5、控製軟件將各需參數控製、采集、運算集中處理，可以讓試驗人員輕鬆完成各個標準的測試，提高工作效率。控製軟件與稱重係統連接，可自動采集質量數據，提高數據記錄的效率，減少環境變量對實驗結果的影響、減輕實驗人員不必要的工作量。

6、采用的暖體假腳定位和固定方式，實現快速定位和固定，以便減少腳模因定位問題而產生的微小試驗誤差使用柔性傳感器，在特定位置點測定整鞋對暖體假腳的壓力，鞋子是否合腳，較少鞋子大小多餘鞋子熱阻、濕阻、透濕和保暖測試的誤差。。

測試原理：

   整鞋舒適性測試儀主要依據整鞋保溫及吸濕透水汽性能測試，評估整鞋的保溫性能，透氣性能，吸濕透氣性能，熱濕阻性能，禦寒等級等一係列指標。可用來幫助測定整鞋舒適性，也可用於鞋材的對比測試。

符合標準：

GB/T 33393   鞋類 整鞋試驗方法 熱阻和濕阻的測定

         SATRA TM376

SATRA TM386

SATRA TM436

二、 儀器參數

技術參數：

溫度範圍及精度:28~40'C、0.01'℃。

水流量精度:0.01 ul/min。

暖體假腳預熱時間:10-16 min。

暖體假腳:可選配或定製

電源及功率:220V  50HZ  500W。

控製係統：PLC+Windows

顯示操作：工業電腦 12.1寸

主機尺寸:850-456-620

重量約：64KG

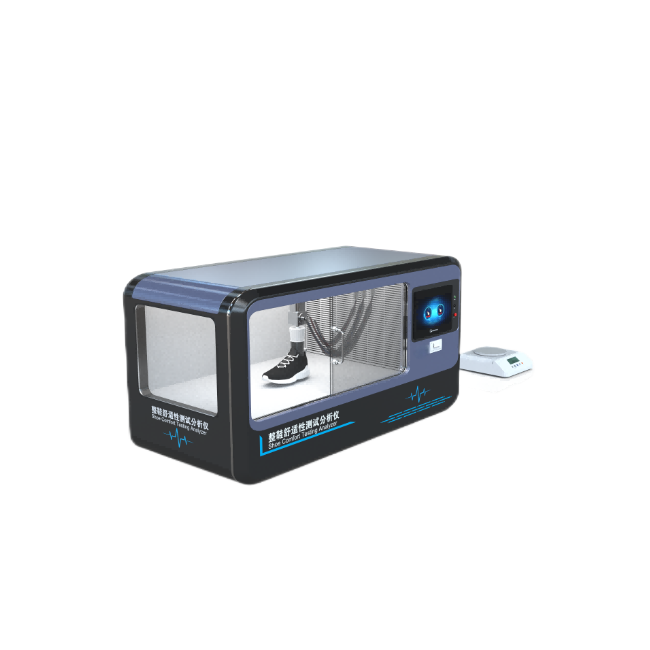

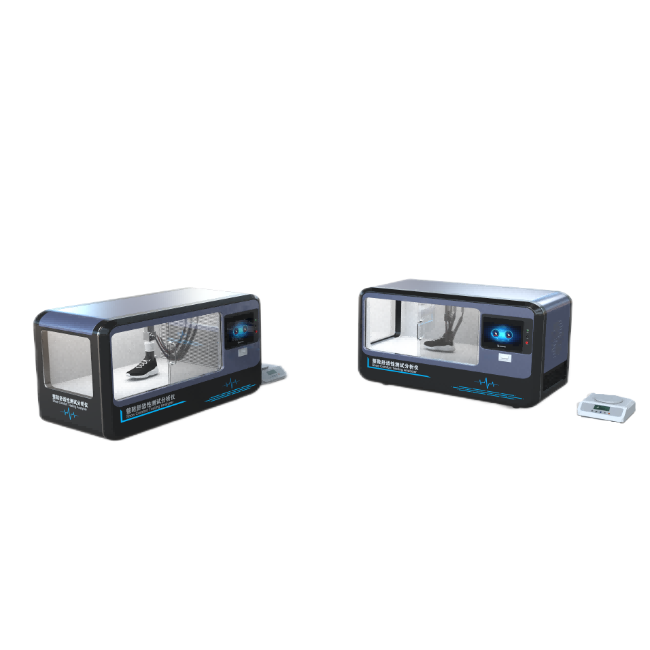

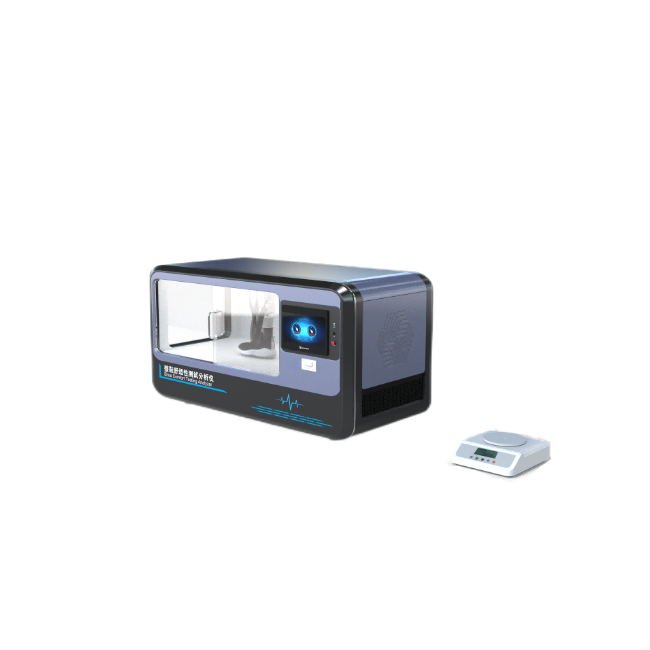

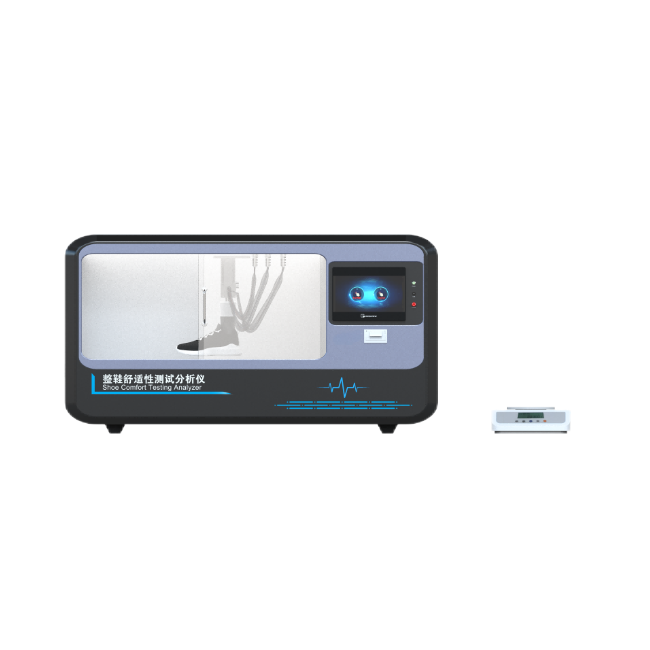

儀器示意圖

本試驗儀器暖體腳模型、模仿腳出汗係統、腳感壓力係統、軟件控製係統等組成

暖體腳模型：

采用矽膠仿真腳，更真實的模擬人腳的狀態。

加熱係統：

        采用碳纖維加熱元件，布置在多個區域;

每個區域具有獨立加熱和控製功能;

發熱快速、均勻、穩定;

每個區域均對應獨立的溫度傳感器;采集點密度相對高，溫度數據準確。

出汗係統：

具有多個發汗點，發汗點密度高，模擬發汗更均勻;

可以實現單獨啟停控製，無需另外在汗液控製係統界麵操作;

可快速排空管道空氣，操作便利性更高;

發汗均勻，可模擬真實人腳在鞋內的環境。

腳感壓力係統：

 具有腳感壓力測試功能，通過暖體假腳的多個測試點，將暖體假腳在穿著樣品鞋子狀態下受到的多個區域的壓強用數值體現，直觀反映樣品鞋的穿著適合性

測定整鞋對暖體假腳的壓力，可確定鞋子是否合腳，減少因鞋子不合腳造成的熱阻、濕阻、透濕和保暖測試誤差。

軟件控製係統：

軟件與稱重係統連接，可自動采集質量數據，提高數據記錄的效率，減少環境變量對實驗結果的影響、減輕實驗人員不必要的工作量;

軟件自動完成測試結果的計算和數據處理，可以直接生成測試的結果文件和報告文件;

極大程度地簡化了試驗人員操作步驟，可以讓試驗人員輕鬆完成各個標準的測試，提高工作效率;

軟件具備校準修正功能:包含溫度、壓力、汗液流量等參數修正功能,

基本配置：

主機   一台

暖體假腳一套

電源線 一根

說明書 一本

合格證 一個

保修卡 一個

銘牌   一個
