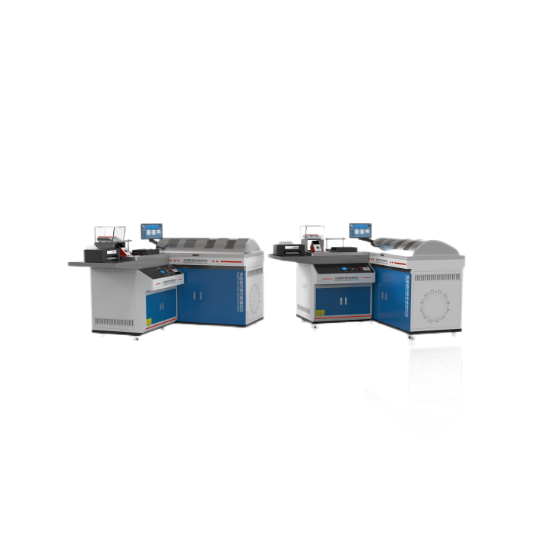

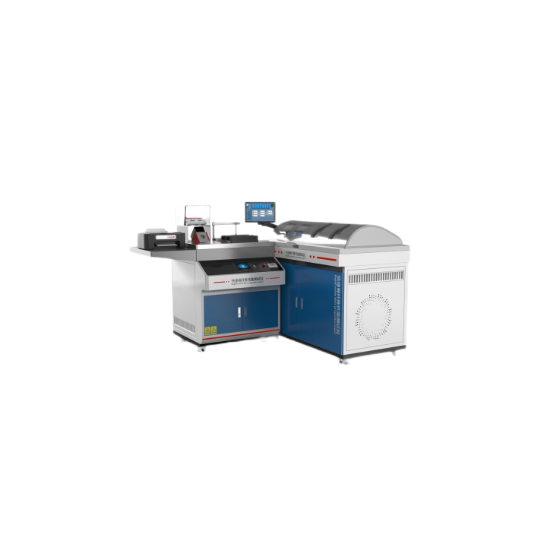

快速棉纖維性能測試儀

一.介紹

快速棉纖維性能測試儀是一種快速、大容量、多指標的棉花纖維性能綜合測試儀器，它集光、機、電、氣和計算機等技術於一體，能快速檢測出棉花纖維的長度、強度、馬克隆色澤和雜質性能，給出平均長度、上半部平均長度、整齊度指數、短纖維指數、比強度、伸長率、斷裂負荷、馬克隆值、成熟度指數、反射率、黃色深度、色澤等級、雜質粒數、雜園麵積百分率、雜質等級和紡紗一致性指數等指標。

長度度測量采用自動取樣，數據一致性好。

各模塊並行測量，效率高，輸出信息量大。

光學零點自動調節和跟蹤補償，開機預熱時間短，穩走性好。

具有在線故障診斷功能，維修方便。

二.技術指標：

1.長度 長度測量範圍 22~48mm,誤差+0.4 mm

2.整齊度指數 誤差±0.9 %，短纖維指數 誤差±2.0 %

3.強度 比強度測量範圍 18~50gf/tex,誤差+1.3 gf/tex

4.伸長率 誤差±0.6 %

5.馬克隆 試樣重量範圍 10.0±1.59

馬克隆值測量範圍

2.0~6.5mic,誤差±0.1mic

6.色澤 反射率測量範圍 0~90,誤差+1.0

7.黃色深度測量範圍 0~25.誤差+0.5

8.雜質 雜質粒數 誤差±6雜質麵積百分比 誤差±0.2%

測試環境 溫度 20±2 °C相對濕度 65±3%RH測試效率 90個樣品/小時(每個樣品包括兩把梳夾長度/強度一次馬克隆、兩次色澤/雜質)

三.

四.具體模塊介紹

1.長度/強度測量模塊，實現上半部平均長度、平均長度、長度整齊度、斷裂比強度等棉纖維指標的測試。

2.雜質模塊，係統使用符合棉花檢驗要求光源來照射樣品，通過過濾裝置的反射光和被光敏電極管散射的光源測量棉纖維的反射率Rd和黃色深度+b。雜質測量是通過一個自動視頻圖像處理器，測試棉花樣品的的雜質麵積、雜質顆粒數、雜質等級等指標。

3.色澤模塊，實現試棉纖維的顏色反射率、顏色黃度、雜質麵積、雜質顆粒數等指標的測試。顏色/雜質模塊具有上下兩個顏色/雜質測量裝置，使用符合棉花檢驗要求的光源。顏色指標的校準使用纖維質量監測中心賦值的白色、棕色、黃色、灰色、中心色五塊顏色校準瓷板進行校準，雜質校準使用白色瓷板和儀器配備的雜質板進行校準；係統能根據纖維質量監測中心要求升級色征圖。

4.馬克隆值模塊，實現棉纖維馬克隆值等指標的測試。馬克隆值測試範圍2.0～6.5，每次測試樣品的試樣重量在9.5g至10.5g之間，方便人員操作。

5電子天平

電子天平，內置的過載保護功能，符合標準的AC適配器，具有計件稱量、百分比稱量，可選的顯示增量，能實現快速稱量。可在各種稱量單位之間進行切換:g, kg, mg

6條形讀碼器

條形碼讀取器，抗摔程度：能經受不低於1.5m高度多次墜落；解碼能力：識讀標準的1D、PDF、2D、郵政編碼OCR字符體係。

五.具體功能介紹

測試效率：不低於1000個樣品/8小時每個樣品包括兩把梳夾長度、強度，一次馬克隆、四次色澤/雜質，4個色澤/雜質測試不需要操作員翻樣。雙顏色/雜質模塊同時測試，效率高，LED光源。

   長度/強度測量，采用雙取樣器自動取樣，減少了手動取樣的影響；同時取兩把梳樣；兩把梳夾取樣品需厚薄均勻，取樣量一致,模仿手動取樣。

儀器係統測量，長度/強度模塊、馬克隆模塊、顏色/雜質模塊並行測量，效率高。

需要具有光學零點自動調節和跟蹤補償，開機預熱時間短，穩定性好。

儀器具有係統診斷模塊，在線故障診斷，維修方便。

顏色測量的光電源恒流控製，測試的穩定性好。

短纖維和色澤分級具有和美國標準選擇功能。

氣源處理具備氣壓下限監測功能，防止低氣壓時測試數據異常。信息防丟失功能，在網絡或信息中心可能發生異常並恢複後，已完成的測試信息能準確傳輸，並無需人工重複測試。

六.軟件要求：

1儀器具有儀器校準、模塊測試、驗收測試、性能測試、係統診斷等功能。

4馬克隆驗收應測試6個馬克隆驗證棉樣以下簡稱馬克隆棉樣，編號為Au、Bm、Cm、Dm、Im、Gu的各一個，每個棉樣需測試8次。6個馬克隆棉樣各自的馬克隆平均值均須在標準值±0.1範圍內。6個馬克隆棉樣馬克隆值標準差的平均值應不大於0.07。長強驗收中，每一個長強驗證棉樣需要做8次馬克隆測試，即在長度/強度驗收測試過程中，每一對梳夾測試一次，進行一次馬克隆測試。8個長強驗證棉樣各自的馬克隆平均值應至少有7個在標準值±0.11範圍內。8個長/強驗證棉樣馬克隆值標準差的平均值應不大於0.3。

5長度/強度驗收應測試8個長強驗證棉樣以下簡稱長強棉樣，長度級為31-38的長強棉樣各一個，每個進行8次測試，測試的每個長強數據是一對梳夾的平均值。8個長強棉樣各自的上半部平均長度平均值應至少有7個在標準值±0.4mm範圍內。8個長強棉樣上半部平均長度測試值標準差的平均值應不大於0.3。8個長強棉樣各自的整齊度平均（jun1）值應至少有7個在標準值±0.9範圍內。8個長強棉樣整齊度測試值標準差的平均（jun1）值應不大於0.8。8個長強棉樣各自的強度平均值應至少有7個標準值在標準值±1.3gf/tex。8個長強棉樣強度測試值標準差的平均值應不大於1.0。

6顏色驗收應測試一套12盒的顏色檢驗樣品。必須按照順序測試每一盒樣品，每測試一次旋轉90°，測試4次，這4次讀數的平均值作為一個測量值。對於12盒樣品，以上操作需執行8個循環。12盒樣品中每一個樣品的顏色反射率的平均值與標準值之差應不過±1.0個百分點。12盒樣品的平均標準差不應過0.7。每個樣品的黃度測試值與標準值之差不應過±0.5。12盒樣品的測試值標準差平均值不應過0.3。

7雜質驗收應測試一套12個雜質圖像檢測樣品。這12個雜質圖像應進行和顏色樣品完全一致的測試。必須按照順序測試每一個雜質圖像，每測試一次旋轉90°，測試4次，這4次讀數的平均值作為一個測量值。對於有12個圖像，以上操作需要執行8個循環。每個樣品的雜質麵積百分比和顆粒數平均值與標準值之差都不應過下列允差：

12個樣品的雜質麵積百分比的標準差平均值不應過0.04，雜質顆粒的標準差平均值不應過6。

(8性能測試可連續兩個6小時班次，即測試12小時。測試應在6小時內分三組，在不同的時間段完成。每6小時測試應包括對60個短/弱和60個長/強校準棉花的測試每次測試包括一對長/強梳子、一次馬克隆及兩次顏色/雜質。

在性能測試前，用同一設備，通過對短/弱和長/強校準棉做不少於50次的測試，並以測試結果平均值作為設備短/弱和長/強校準棉Rd和+b參 考值，用於性能測試。用來建立Rb和+b參 考值的校準棉，將用來做性能測試。設備校準棉花60次測試的平均值和其標準值之差應在以下允差範圍內：

馬克隆：±0.15

長度：  ±0.51mm

整齊度：±1.00

強度：  ±1.50gf/tex

Rd：    ±1.20

+b：    ±0.80

七.配備樣品

儀器隨機配備標準樣品：短弱校準棉樣1箱、長強校準棉樣1箱、低馬克隆校準棉樣1卷、高馬克隆校準棉樣1卷、馬克隆氣流校準塞1個、校準色板一套、雜質校準版1塊。
