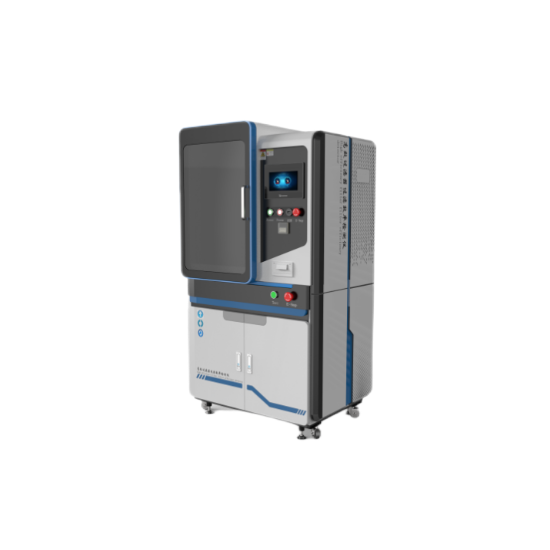

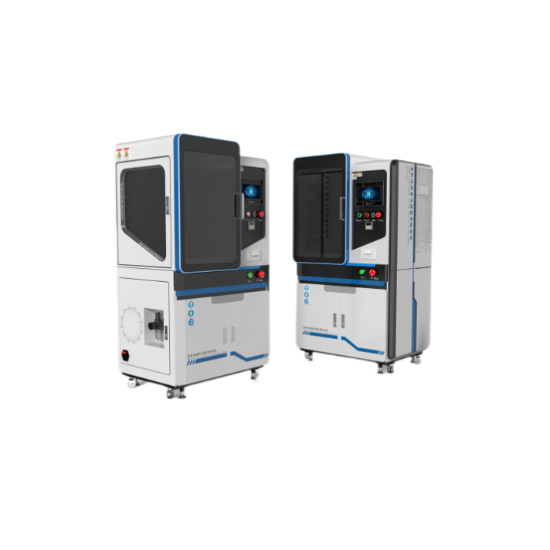

高效過濾器過濾效率檢測儀油霧法

符合標準：GBT 6165-2021

一、試驗原理：在規定的試驗條件下，用渦輪機油通過汽化—冷凝式油汽發生爐人工發生油霧氣溶膠，氣溶膠粒子的質量平均直徑範圍為0.28µm-0.34µm。使與空氣充分混合的油霧氣溶膠通過受試過濾器，分別采集過濾器上、下遊的氣溶膠，通過油霧儀或濁度計測其散射光強度。散射光強度的大小與氣溶膠濃度成正比，由此即可求出受試過濾器的過濾效率。

二、試驗裝置

油霧法過濾器性能檢測試驗裝置主要由油霧氣溶膠發生裝置、風道係統、氣溶膠取樣與檢測裝置組成，試驗裝置示意圖見圖4，宜采用負壓係統。

三、試驗樣品

對同一試驗樣品的每次試驗應測試不少於5件濾料樣品。試驗樣品上不應出現折痕、褶皺、孔洞或其他異常。試驗樣品的小尺寸應為200 m m X 200 m m。有試驗樣品均應有以下清晰而待久性的標記：

a) 濾料的 設計參數；

b) 濾料的上遊麵。

四、夾具：1、適用於油霧法的濾料夾具應保證濾料有50 c m 2的圓形被測麵積，濾料夾具周邊密封麵寬度應不小千7 m m。上、下濾料夾具之間應保待同軸度，濾料夾緊後其測試值不應受到旁通泄漏的幹擾，采用的密封圈不應改變濾料的被測麵積。與試驗氣溶膠相接觸的濾料夾具的表麵應保持清潔，並應易千保潔、耐腐蝕、導電且接地。濾料夾具宜采用不鏽鋼或電鎖鋁材料。

2、試驗氣溶膠從濾料夾具上半段的入口輸入，應保證通過濾料的試驗氣溶膠在整個過濾麵積上具有均勻的濃度值變形係數<10%。在濾料夾的底部應設有試驗氣溶膠的出口。

油霧法氣溶膠發生裝置

1主要設備及材料包括 ：

a) 汽化—冷凝式油霧發生爐 ，見附錄 E

b) 空氣壓縮機可獨立或集中供氣 ；

c)緩衝分離器 ，見附錄 E

d ) 貯油器 ；

e) 分油罐 ，見附錄 E

f) 進油 流量計 ；

g) 油壓計 ： 量程為 o kPa-100 kPa 的液壓表 ；

h) 氣體流計 ；0-300L/min

1) 壓力計 ： 可選用程為 o kPa-250 kPa 的氣壓表 ；

J ) 空氣除油器 ；

k)空氣過濾器 ；

l) 壓差表 ；

m) 液體流計 ；

n)流量調節 閥 ；

o) 溫度 自 動控製器 ；

p)發霧劑 ：可采用黏度等級為 32 或 46 的渦輪機油 ，應滿足 GB 11 120 的相關要求 。

2 流量控製

檢測裝置流控製應滿足 以 下要求 ：

a) 進入光電霧室的清潔空氣流範圍應為 5 L/min-7 L/min 或按儀器說明書要求確定 ；

b) 進入光電霧室的油霧取樣流量範圍應為3 L/min-5 L/min或按儀器說明書要求確定；

c) 油霧流從霧嘴噴出，應在霧室中始終成圓柱狀，且霧室中應沒有混濁或殘留油霧的現象 。

C.5 油 霧法試驗裝置的維護

油霧法過濾器試驗裝置的維護應滿足以下要求 ：

a) 應經常檢查各連接部分的氣密性，以及橡皮管是否有破損 ；

b) 試驗裝置中使用的玻璃孔板流計和液體轉子流量計應按有關規定期限進行 ；

c) 當試驗裝置中過濾空氣用的過濾器阻力達到初始阻力2倍時 ，應及時更換或拆洗 ；

d) 隨時檢查並清除緩衝分離器和管路 中 的積油 ；

e) 油霧儀霧室應先通入潔淨空氣 ，然後再通入油霧 ，以保證霧室和透鏡的清潔。
