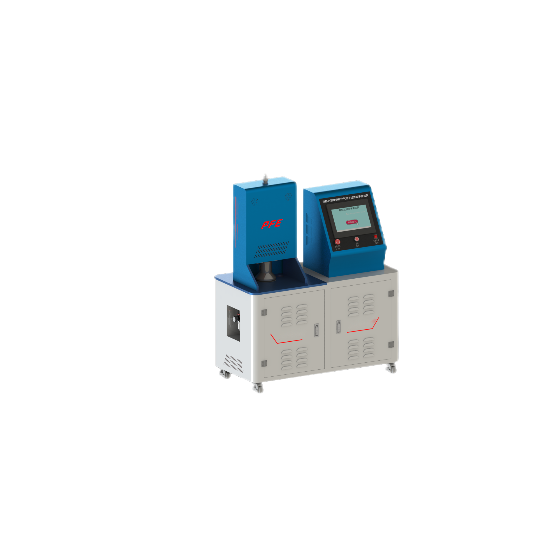

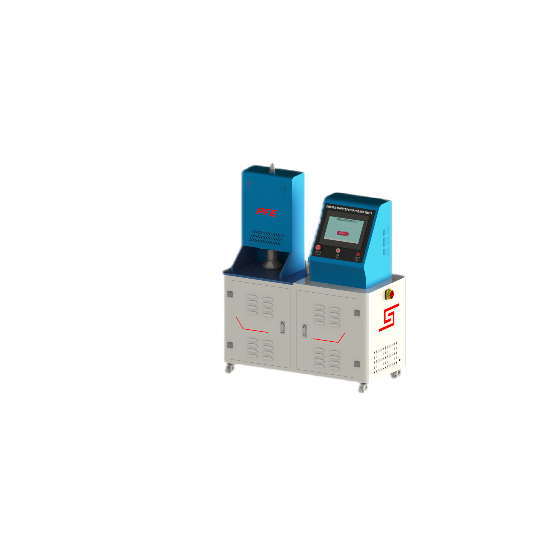

防靜電潔淨織物空氣粒子過濾效率測試儀

測試原理

將樣品夾在固定裝置上,通過真空泵垂直於樣品抽取空氣,使規定大小的微粒在一定濃度和壓力下通過試樣,用塵埃粒子計數器分別測量試樣兩端空間的粒子個數,根據結果計算過濾效率。

適用標準
GB/T24249--2009

技術參數

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換，至少二種語言；

上下夾具：鋁合金材料製作，測試口徑250mm;
采用氣溶膠發生器產生出連續穩定的氣溶膠粒子，加注溶液方便。
采用高精度塵埃粒子計數器,可測粒徑範圍0.3um~10um,流量2.83L/min；
全程顆粒物防泄漏設計，保護實驗人員安全。
氣溶膠發生器1套：鹽性顆粒物氣溶膠發生器

配有氣溶膠顆粒物靜電荷中和裝置和加熱係統；
氣動夾具並配有保護裝置，使用安全方便。
配置玻璃轉子流量計、真空泵、激光塵埃粒子計數器。
過濾效率檢測範圍：0-99.999%。

高精度壓差傳感器：測量範圍0Pa-500Pa,精度土5%:
過濾效率檢測流量計範圍（10-150L/min，精度2.5級。
過濾效率采樣頻率：1-9999次/min可任意設置。
過濾效率顆粒物濃度：（20-30）mg/m3；計數中位徑：鹽顆粒物（0.075±0.02）μm，粒度分布幾何標準偏差：鹽顆粒物≤1.86；動態檢測範圍（0.001-100 ）mg/m3，精度1%。
儀器準確度等級（精度等級）：1級
控製係統：計算機控製試驗過程，自動采集數據，配置電腦和測試軟件。
自動測試氣體濃度，自動計算過濾效率；可保存、輸出、查詢、打印測試數據。
電源： AC220V  50Hz

測試方法

1樣品尺寸不得小於樣品夾具的尺寸。

2將樣品反麵朝上放在樣品夾具中,並夾繁。

3啟動設備使其空態運行,調節試驗空氣流量以控製樣品上下遊的壓差,要求壓差為98Pa士2Pa.

 4通過塵埃粒子計數器檢測上試驗空氣的潔淨度,要求符合ISO14644-1:1999中5級的要求

5啟動氣溶膠發生器產生0.5pm或1rm單分散氣溶膠粒子,即霧化懸浮於淨水中的PSL 粒子,然後進行噴霧,其中水分由幹燥空氣吸收。

 6粒子通過均流輸送管道導人,並通過樣品,塵埃粒子計數器分別對上,下遊進行檢測。D.3.7 調節噴霧裝置,以控製進人管段內的粒子濃度。控製上遊的粒子為每分鍾4000個~10 000個

7 當有情況符合上述要求時,開始對樣品上下遊進行粒子采樣記錄。在樣品的上、下遊各取10次樣,每次采樣時間1min,計算其平均每分鍾的粒子個數。
