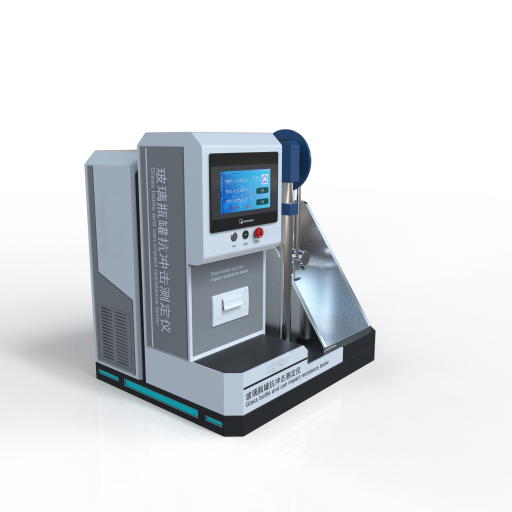

玻璃瓶罐抗衝擊測定儀

用途

熱衝擊是玻璃容器在短時間內經受一定溫度劇變衝擊的能力，對於玻璃容器內需要進行滅菌的釀酒、飲料和製藥行業十分關鍵。是各質檢機構啤酒廠家、製藥企業、玻璃瓶生產企業的檢測儀器，適用於各種輸液瓶、抗生素瓶、酒瓶、飲料瓶、等各類玻璃瓶進行熱衝擊熱震試驗。

執行標準

GB/T 6552-2015

技術參數

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

儀器上標有兩組標尺讀數：衝擊能量值（0～2.90牛頓·米）和擺杆偏轉角度值（0～180°）；

瓶罐試樣直徑範圍：φ20～170ｍｍ；

可衝擊樣瓶位置高度：20～200ｍｍ；

 衝擊能量值範圍：0～2.9N.M；

擺杆偏轉角度範圍：0～180°；

外形尺寸：610*520*710

測試方法：通過性和遞增性；

V型座：材質為45號鋼,材質技術要求應符合GB/T699。半圓柱試樣靠件的半徑R為19 mm士0.3 mm,硬度應為 HRC40~45;

擺錘

1擺錘由擺杆和衝擊錘組成,質量為612g士4g;

2衝擊錘端點用鋼球的公稱直徑(Dw)為25.4mm,鋼球質量符合GB/T308要求;8)擺錘重心應位於擺杆的中心線上,重心到支承中心的距離(L2為239mm士0.5mm。在擺動過程中,擺錘重心軌跡應在同一平麵內;

當擺錘處於水平狀態時,衝擊錘端點的重力為4.90N士5N;4)

衝擊錘端點到支承中心的距離(L)為293mm士0.5mm。5)D刻度盤

刻度盤應能調節,並有擺錘角度(°)和衝擊能量(J)指示;1)

當衝擊能量小於0.54J時,其分度值應不大於0.06J;當衝擊能量大於0.54J時,其分度2)值應不大於 0.12J。

儀器的操作步驟

1． 儀器放在水平穩固的工作台上。首先調整使擺杆處於鉛錘位置。（此時刻度盤上標尺讀數為零）。

2． 將被測試樣置於Ｖ型支承台上，轉動高度調節手輪，高度應為打擊點距離瓶底50--80MM；

3． 轉動底座拖板調節手輪，使試樣剛好接觸衝擊錘。刻度值對零點；

4． 轉動刻度調節手輪，使擺杆轉至試驗需的刻度值（牛頓·米）；

5． 撳下擺勾，使衝擊錘脫勾衝擊試樣，如果樣品不碎，當擺杆彈回時應用手接往，勿使衝擊錘重複衝擊試樣；

6． 每個樣品120度打擊一點，打擊3下；

7.被測樣品不應經過其他如內壓力，熱衝擊等試驗
