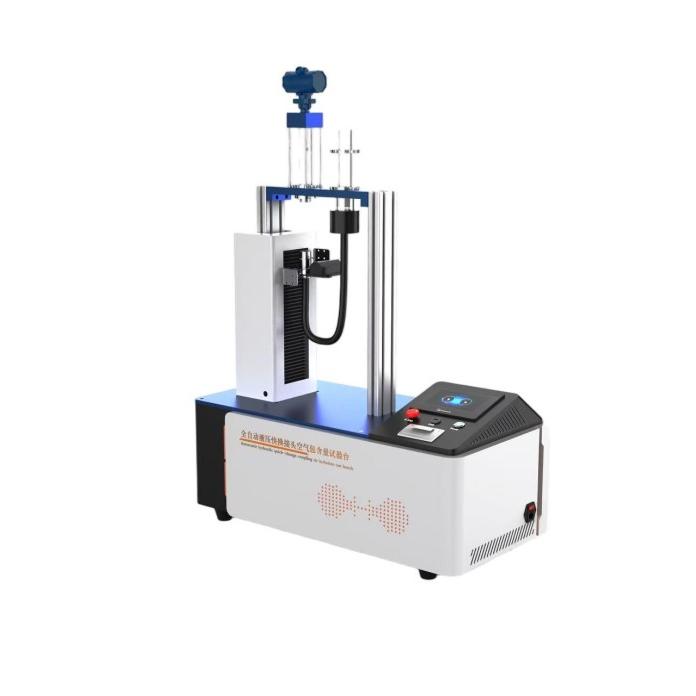

用途：

本儀器適用於陰、陽接頭,成套接頭,接頭斷開時帶有和不帶有密封裝置的接頭,以及直線運動和或旋轉運動接通和斷開管路的接頭。測試快速接頭的每次插拔的循環空氣含量。

適用標準

GB/T 5861-2003/IS0 7241-2:2000液壓快換接頭試驗方法

BS ISO 18869:2017

技術參數：

控製係統：PLC+三菱操作係統；

操作界麵：彩色7寸觸摸屏，中英文切換；

測試功能：全自動測試；

測試動作模式 ：電機+滾珠絲杆+驅動器；

設置：在觸摸屏上軟件上設置相關測試參數；

蠕動泵規格：30-185ml/min；

打印功能：微型熱敏打印機含1卷打印紙；

液位傳感器：0~150mm

外形尺寸：長940*寬440*高1200mm；

測試功能：

全自動插拔空氣含量測試

1、按下圖5示將接頭總成裝人試驗裝置中。記錄封閉量簡和開口容器液麵高度,兩個液麵應一致

2、斷開和連接接頭總成接頭斷開後排出泄漏液。每一斷開、連接循環以後,輕輕敲打接頭總成以清除其內部全部氣泡。

3、重複進行2、規定的步驟,直到簡中液麵下降10個刻度。在接頭連按狀態,垂直調節頂部開口容器以使液麵一致。記錄量簡液麵高度。

4、用1、中記錄的液麵高度值減去3、中記錄的液麵高度值，再除以斷開、連接循環次數，即為每次斷開、連接循環空氣含量的數值。

5、在試驗報告中記錄每次斷開、連接循環空氣含量的數值以ml計。
