發布日期：2025-10-17 瀏覽次數：次
型號：AY-Z298
價格：電議
品牌：糖心VLOG在线观看
全國熱線：13764930908

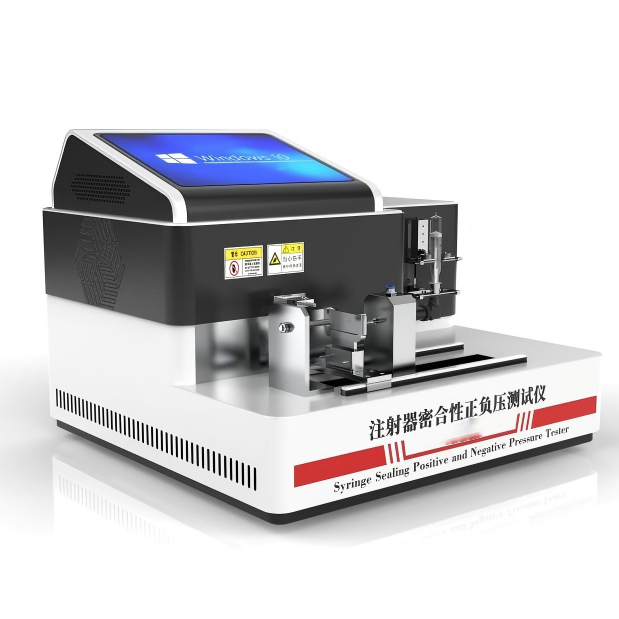

注射器密合性正負壓測試儀是醫療器械檢測中的關鍵設備，主要用於評估注射器針筒、活塞及針頭連接處的密封性能，確保其在臨床使用中不發生藥液泄漏。醫療器械行業用於檢測注射器器身密封性能的設備，通過模擬負壓環境評估注射器在抽液、輸液等操作中的防泄漏能力，確保臨床使用的安全性和可靠性。以下從核心原理、技術參數、操作流程和應用選型四方麵展開分析：
一、工作原理
A正壓模擬與泄漏監測
通過向注射器內部注入水氣體如純淨水，施加高於實際使用壓力的正壓通常200–400 kPa，並維持設定時間標準為30秒。高精度壓力傳感器實時監測壓力變化：
密封良好：壓力保持穩定下降值≤標準閾值；
存在泄漏：壓力持續下降氣體通過微裂紋或縫隙逸出。
測試過程模擬臨床推注藥液時的受力狀態，尤其關注活塞密封圈與針筒內壁、針頭與針座的接合部位。
B密合性負壓工作原理
功能定位
於檢測注射器活塞組件與器身間的密封性，防止藥液泄漏或空氣滲入，確保注射劑量準確性和無菌環境。適用於一次性無菌注射器、預灌封注射器、胰島素注射器等各類注射器產品。
工作原理
負壓生成：通過真空泵在密閉腔體或注射器內部建立穩定負壓通常為-88kPa，模擬實際使用中的壓力環境。
泄漏監測：
氣泡檢測法輔助：將注射器浸入液體中施加負壓，觀察活塞位置是否產生連續氣泡。
數據記錄：高精度傳感器實時采集壓力數據，生成測試曲線及報告。
二、關鍵技術參數與性能要求
密合性正壓參數類別 | 典型範圍/精度 | 作用說明 |
軸向壓力 | 0–600 kPa ±0.5%FS | 模擬推注藥液時的縱向壓力 |
側向力 | 0-50N±0.05%FS | 檢測芯杆彎曲時的密封可靠性 |
公稱容量適配 | 1–60 mL可擴展至200 mL | 覆蓋胰島素注射器至大容量注射器 |
保壓時間 | 30 ±1 s | 標準測試周期 |
壓力分辨率 | 0.01 kPa | 確保微小泄漏可被檢出 |
數據存儲 | ≥50,000條 | 支持打印功能 。 |
密合性負壓組件 | 功能說明 |
真空泵係統 | 產生15L/min，真空度-80kpa 可調負壓精度±0.3kPa，配置IRV10-C08 調壓閥 |
壓力傳感器 | -100~0kpa，精度0.5%FS，可選擇其他量程和精度，高精度監測壓力變化分辨率0.01kPa，誤差≤±1% |
夾具係統 | 適配0.1ml～200ml不同規格注射器 |
控製係統 | PLC+Windows係統 |
操作界麵 | 彩色10寸嵌入式工業電腦，中英文切換 |
保壓時間 | 1s～9999s可設 |
外形尺寸 | 680*460*570mm |
電源 | 220V，50hz |
淨重 | 35kg |
三、標準化操作流程
密合性正壓測試試樣準備
吸入公稱容量的水18–28℃，排出氣泡，水量至刻度線。
密封與固定
用鋼製內圓錐接頭符合GB/T 1962密封針座，夾具固定注射器。
施加載荷
垂直芯杆施加側向力0.25–3 N，使其處於彎曲位；
施加軸向壓力至設定值如300 kPa。
結果判定
保壓30秒，觀察活塞/密封圈處是否出現液體泄漏允許密封圈間存在液體。
密合性負壓測試操作流程
試樣準備：注射器注入≥25%公稱容量的冷卻水18-28℃，排出殘留空氣，針頭加護帽密封。
安裝固定：錐頭朝上垂直固定芯杆，連接真空泵管路並校準氣密性。
負壓測試：
啟動真空泵，梯度降壓至-80kPa並保持60±5s1219。
實時監測壓力衰減及活塞區域氣泡產生情況。
結果判定：
合格：無連續氣泡、壓力衰減≤0.5kPa/min、活塞與芯杆無脫離。
不合格：泄漏導致壓力回升或可見氣泡溢出。
四、核心應用場景與選型建議
1. 應用領域
生產線質檢：攔截針筒裂紋、活塞變形等缺陷品全檢或批次抽檢；
研發驗證：材料如橡膠密封圈的密封耐久性測試；
醫療監管：藥檢機構、第三方實驗室執行GB 15810、ISO 7886標準檢測。
2. 選型關鍵指標
精度等級：壓力傳感器精度需達±0.05%以內，避免誤判；
智能化功能：
控製係統：PLC+Windows係統
10寸嵌入式工業電腦中英文界麵、自動打印測試報告；
兼容性：支持預灌封注射器、胰島素筆等特殊規格。
五、維護與合規要點
定期校準：每月校驗壓力傳感器，確保數據可靠性；
標準符合性：確認設備符合GB 15810-2019及ISO 7886-1:2017的要求
YY0053-2008、 一次性使用無菌注射器
ISO8537-2016、
YY0497-2018
安全防護：內置過載保護、斷電記憶功能，防止測試意外中斷。
六，配置清單
主機1台
測試軟件1套
說明書1本
電源線1根
合格證1份
保修卡1份
宣傳冊1本
型號：AY-Z298
價格：電議
品牌：傲穎
全國熱線：13764930908

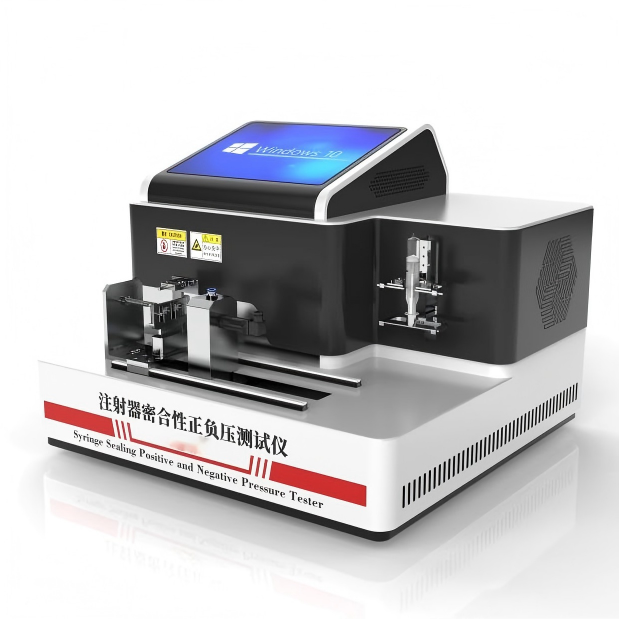

注射器密合性正負壓測試儀是醫療器械檢測中的關鍵設備，主要用於評估注射器針筒、活塞及針頭連接處的密封性能，確保其在臨床使用中不發生藥液泄漏。醫療器械行業用於檢測注射器器身密封性能的設備，通過模擬負壓環境評估注射器在抽液、輸液等操作中的防泄漏能力，確保臨床使用的安全性和可靠性。以下從核心原理、技術參數、操作流程和應用選型四方麵展開分析：
一、工作原理
A正壓模擬與泄漏監測
通過向注射器內部注入水氣體（如純淨水），施加高於實際使用壓力的正壓（通常200–400 kPa），並維持設定時間（標準為30秒）。高精度壓力傳感器實時監測壓力變化：
密封良好：壓力保持穩定（下降值≤標準閾值）；
存在泄漏：壓力持續下降（氣體通過微裂紋或縫隙逸出）。
測試過程模擬臨床推注藥液時的受力狀態，尤其關注活塞密封圈與針筒內壁、針頭與針座的接合部位。
B密合性負壓工作原理
功能定位
於檢測注射器活塞組件與器身間的密封性，防止藥液泄漏或空氣滲入，確保注射劑量準確性和無菌（jun1）環境。適用於一次性無菌注射器、預灌封注射器、胰島素注射器等各類注射器產品。
工作原理
負壓生成：通過真空泵在密閉腔體或注射器內部建立穩定負壓（通常為-88kPa），模擬實際使用中的壓力環境。
泄漏監測：
氣泡檢測法（輔助）：將注射器浸入液體中施加負壓，觀察活塞位置是否產生連續氣泡。
數據記錄：高精度傳感器實時采集壓力數據，生成測試曲線及報告。
二、關鍵技術參數與性能要求
密合性正壓參數類別 | 典型範圍/精度 | 作用說明 |
軸向壓力 | 0–600 kPa ±0.5%FS | 模擬推注藥液時的縱向壓力 |
側向力 | 0-50N±0.05%FS | 檢測芯杆彎曲時的密封可靠性 |
公稱容量適配 | 1–60 mL（可擴展至200 mL） | 覆蓋胰島素注射器至大容量注射器 |
保壓時間 | 30 ±1 s | 標準測試周期 |
壓力分辨率 | 0.01 kPa | 確保微小泄漏可被檢出 |
數據存儲 | ≥50,000條 | 支持打印功能 。 |
密合性負壓組件 | 功能說明 |
真空泵係統 | 產生15L/min，真空度-80kpa 可調負壓（精度±0.3kPa），配置IRV10-C08 調壓閥 |
壓力傳感器 | -100~0kpa，精度0.5%FS，可選擇其他量程和精度，高精度監測壓力變化（分辨率0.01kPa，誤差≤±1%） |
夾具係統 | 適配0.1ml～200ml不同規格注射器 |
控製係統 | PLC+Windows係統 |
操作界麵 | 彩色10寸嵌入式工業電腦，中英文切換 |
保壓時間 | 1s～9999s可設 |
外形尺寸 | 680*460*570（mm） |
電源 | 220V，50hz |
淨重 | 35kg |
三、標準化操作流程
密合性正壓測試試樣準備
吸入公稱容量的水（18–28℃），排出氣泡，水量至刻度線。
密封與固定
用鋼製內圓錐接頭（符合GB/T 1962）密封針座，夾具固定注射器。
施加載荷
垂直芯杆施加側向力（0.25–3 N），使其處於彎曲位；
施加軸向壓力至設定值（如300 kPa）。
結果判定
保壓30秒，觀察活塞/密封圈處是否出現液體泄漏（允許密封圈間存在液體）。
密合性負壓測試操作流程
試樣準備：注射器注入≥25%公稱容量的冷卻水（18-28℃），排出殘留空氣，針頭加護帽密封。
安裝固定：錐頭朝上垂直固定芯杆，連接真空泵管路並校準氣密性。
負壓測試：
啟動真空泵，梯度降壓至-80kPa並保持60±5s1219。
實時監測壓力衰減及活塞區域氣泡產生情況。
結果判定：
合格：無連續氣泡、壓力衰減≤0.5kPa/min、活塞與芯杆無脫離。
不合格：泄漏導致壓力回升或可見氣泡溢出。
四、核心應用場景與選型建議
1. 應用領域
生產線質檢：攔截針筒裂紋、活塞變形等缺陷品（全檢或批次抽檢）；
研發驗證：材料（如橡膠密封圈）的密封耐久性測試；
醫療監管：藥檢機構、第三方實驗室執行GB 15810、ISO 7886標準檢測。
2. 選型關鍵指標
精度等級：壓力傳感器精度需達±0.05%以內，避免誤判；
智能化功能：
控製係統：PLC+Windows係統
10寸嵌入式工業電腦（中英文界麵）、自動打印測試報告；
兼容性：支持預灌封注射器、胰島素筆等特殊規格。
五、維護與合規要點
定期校準：每月校驗壓力傳感器，確保數據可靠性；
標準符合性：確認設備符合GB 15810-2019及ISO 7886-1:2017的要求
YY0053-2008、 一次性使用無菌注射器
ISO8537-2016、
YY0497-2018
安全防護：內置過載保護、斷電記憶功能，防止測試意外中斷。
六，配置清單
主機1台
測試軟件1套
說明書1本
電源線1根
合格證1份
保修卡1份
宣傳冊1本
