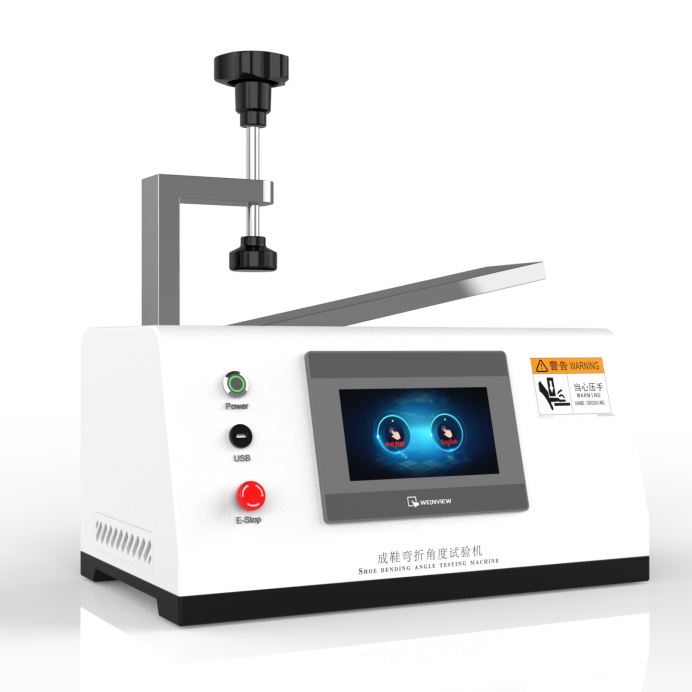

成鞋彎折角度試驗機，整鞋剛性測試儀，整鞋彎曲剛度測試儀

“整鞋剛性測試儀”或稱“整鞋彎曲剛度測試儀”、“整鞋屈撓試驗機”，是一種專門用於‌測量成品鞋（整鞋）在模擬步行彎曲變形時的抗彎剛度（剛性）和彎曲性能‌的‌實驗室檢測設備‌。

它的核心功能是‌量化評估鞋底（尤其是前掌區域）和整體結構的彎曲特性‌，這對鞋子的‌舒適度、支撐性、能量回饋、耐用性以及是否符合某些功能性要求‌至關重要。

以下是關於整鞋剛性測試儀的關鍵信息：

‌測試原理：‌

‌模擬行走彎曲：‌ 儀器通過兩個夾具分別夾持住鞋子的鞋頭（前掌彎曲點附近）和鞋後跟。

‌施加彎曲力/角度：‌ 一個夾具固定，另一個夾具（通常是夾持鞋頭的夾具）按預設的‌角度‌（如前掌彎曲角度通常為15度或25度）或‌行程‌往複運動，或者施加一個‌力‌使其彎曲，並測量相應的彎曲角度。

‌測量關鍵參數：‌

‌彎曲力：‌ 達到彎曲角度需的力量（單位：牛頓 - N）。‌力值越大，剛性越強（鞋子越硬）。‌

‌彎曲角度：‌ 在特定力作用下達到的角度。

‌彎曲剛度：‌ 通常指力值與彎曲角度的比值（單位：N/deg 或 Nm/rad），反映抵抗彎曲變形的能力。‌剛度值越大，鞋子越不容易彎曲。‌

‌彎曲能量：‌ 彎曲過程中吸收或消耗的能量（單位：焦耳 - J）。‌能量越高，彎曲時需的功越大（可能意味著行走更費力）。‌

‌循環測試：‌ 除了靜態彎曲（一次性彎曲到設定角度），許多設備還能進行‌動態循環彎曲‌（如設定循環次數），用於評估鞋子的‌耐屈撓疲勞性能‌（多次反複彎曲後是否開裂、脫膠等）。

‌符合標準：‌

GBT20991-2024，GB/T 3903.44, ISO 17707, SATRA TM144, ASTM D1052

‌

技術參數

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

‌負荷範圍（Max Load）：‌ 0-50N，精度±0.05%FS,確保能覆蓋待測鞋類（從輕軟的童鞋到厚重的工裝靴）需的測試力值：

‌彎曲角度範圍：‌ 0度到90度範圍；

‌測試速度：‌ 0-100mm/min可調節的彎曲速度；

‌夾具設計：‌

‌通用性：‌ 夾具需要適應不同鞋號、款式（平底鞋、高跟鞋、靴子等）。

‌固定牢靠且不損傷鞋麵：‌ 夾持方式應能穩固夾住鞋子，同時避免在測試中損壞鞋麵或造成異常應力集中。

‌彎曲點位置可調：‌ 能定位前掌彎曲點（Ball Joint）位置。

‌測試模式：‌ 支持角度控製模式、力控製模式、循環彎曲模式等。

‌數據采集與分析軟件：‌ 直觀易用的軟件用於控製測試、實時顯示數據曲線（力-角度曲線）、自動計算關鍵參數（峰值力、剛度、能量等）、生成測試報告。

‌安全防護：‌ 具備必要的安全防護裝置。
