一、 概述：

試樣在完全去除引起壓縮變形的外力後,在受力方向上產生的幾何尺寸的變（biàn）化率

原理：

橡塑鞋微孔材料受外力壓縮,材（cái）料沿受力方向會發生（shēng）形變。當外（wài）力（lì）去除後,材料仍然不能恢複到原來的幾何尺寸（cùn）。本方法將橡塑鞋微孔材料製成標準試樣,在壓縮夾具上經過一定時間的壓縮後,測定其正的變（biàn）形性能。

執行（háng）標準：

HG/T 2876-2009《橡塑鞋微孔材料（liào）壓縮變形（xíng）試（shì）驗方（fāng）法》

二、 操作步驟：

1、將試樣編號,並（bìng）測量（liàng）試樣的幾何（hé）尺寸。

2、試樣的長（zhǎng）度和寬度用遊標卡尺測量,至0.02mm。

3、試樣壓（yā）縮（suō）前後的高度用厚度計測（cè）量,至0.01mm。

4、每個樣品的試樣不少於三個,同一組試（shì）樣的高度（dù）相差不大於0.1mm。

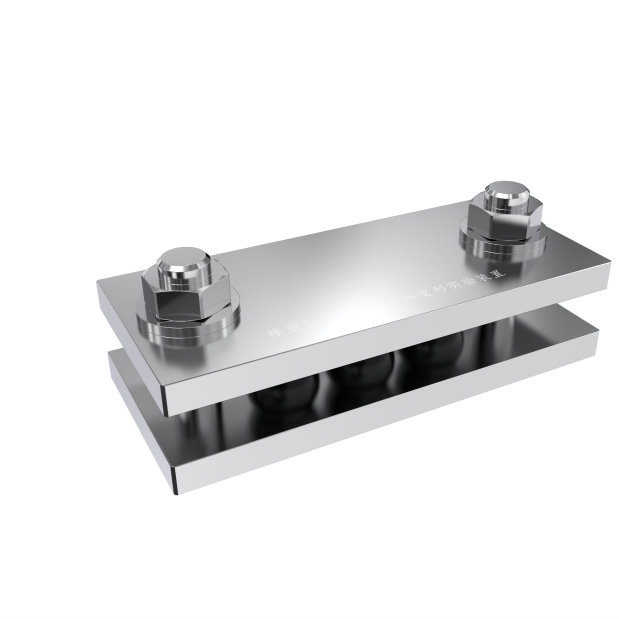

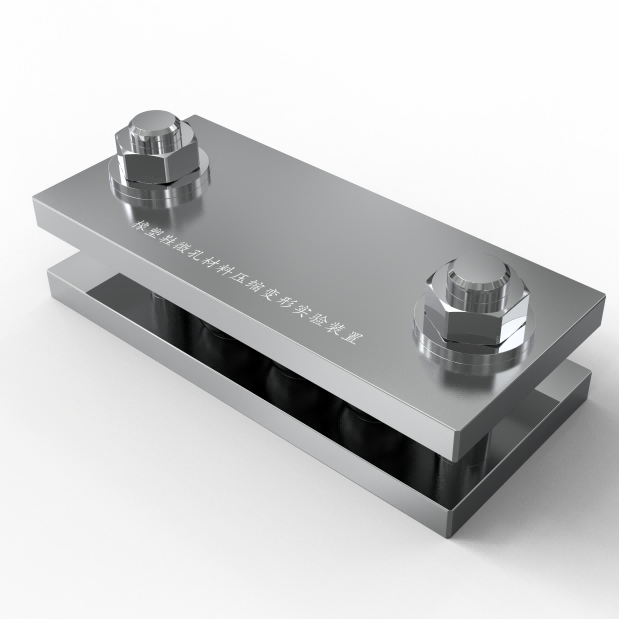

5、將試樣置於夾具中,擰緊螺帽至環形限位器。試樣在夾具內應有足夠（gòu）的間距,使試樣在壓縮時不致相互接觸。

6、壓縮時間為72h±2h,到時間取出試樣,停放2h,再測量試樣恢複後（hòu）的高度（dù）

7、壓縮變（biàn）形計算公式：

   K=（H₀-H）/ H₀

    K：壓縮（suō）變形,單位為%;

H₀：試（shì）樣試驗前的高度,單位為毫米（mm）

H：試樣試驗結束經停放後的高（gāo）度,單位為毫米（mm）

三、 基本參數
