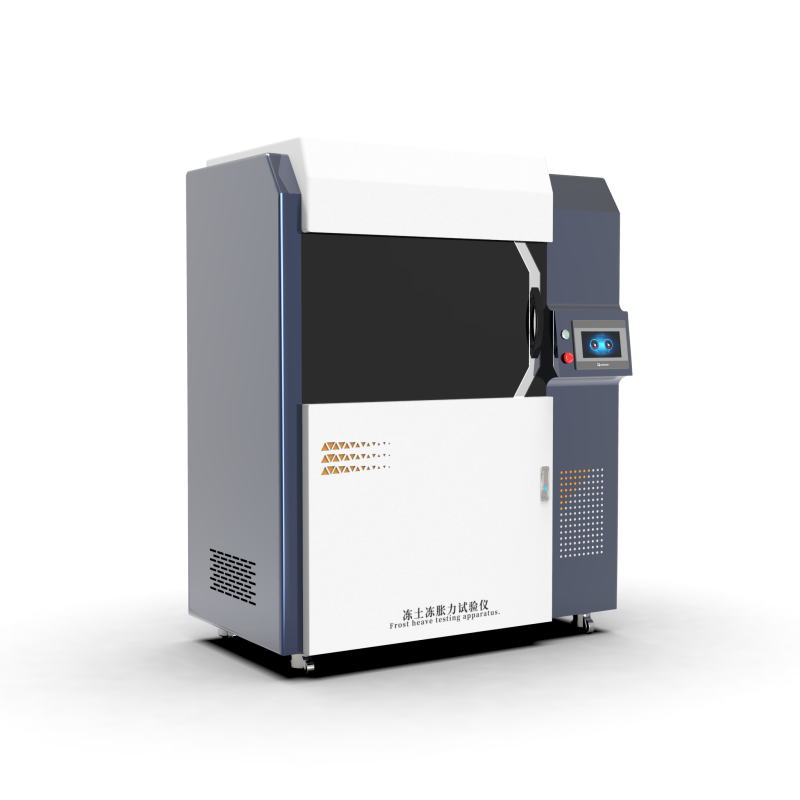

凍土凍脹力試驗儀

凍土凍脹力試驗儀是用於測定凍土在凍結過程中產生內應力的設備，廣泛應用於凍土工程、隧道建設及交通基礎設施穩定性評估。以下是其主要技術特點和應用概述：

一、核心功能與技術參數

‌測量指標‌

‌凍脹力‌：標配為0-10kN（部分型號可達5MPa），精度達0.01%FS；

‌凍脹量‌：量程0-30mm。

‌溫控係統‌

溫度範圍覆蓋-30℃至+60℃（可擴展至-70℃），波動度±0.1℃；

支持三溫區（箱體、冷源、熱源）獨立編程，實現正弦與線性混合控溫。

控製係統

係統：PLC+Windows係統，雙係統切換；

操作界麵：嵌入式工業電腦12.1寸，中英文切換，WiFi連接打印機；

打印機：微型打印機1套

‌結構設計‌

采用不鏽鋼內膽與風道循環係統，確保溫度均勻性；

配備多層中空玻璃觀察窗、射燈照明及RS232/485通訊接口，支持遠程監控和數據自動采集

二、工作原理

通過壓力傳感器實時監測土樣在體積不變條件下凍結產生的內應力。土體水分凍結膨脹時，傳感器記錄應力變化，結合溫度傳感器（如熱電偶¹¹）和變形量測係統綜合分析凍脹特性。

三、主要製造商與型號

四、試驗標準與適用領域

‌執行標準‌：GB/T50123-1999《土工試驗方法標準》、JTG3430-2020《公路土工試驗規程》；

‌應用場景‌：凍土區橋梁基礎穩定性分析、鐵路路基凍脹監測、地鐵隧道工程。

五、典型應用案例

‌西藏拉妥至芒康公路‌：通過凍脹計監測-0.5~1.25m深度土體變形，評估凍脹發展期與穩定期；

‌凍土隧道工程‌：結合凍結溫度試驗儀優化施工方案。
