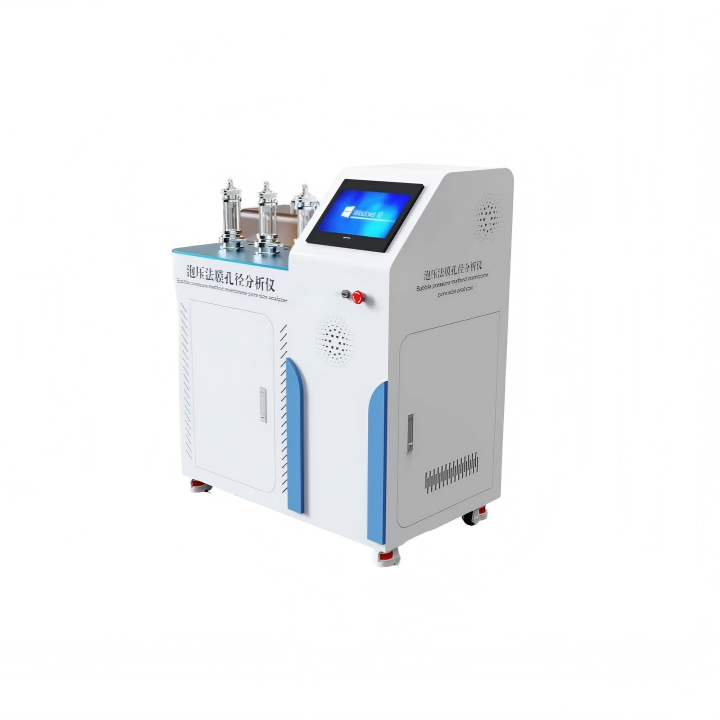

是一種基於氣液排驅技術又稱毛細流動法的儀器，主要用於測量膜類材料的通孔孔喉結構參數，適用於濾膜、電池隔膜、無紡布、陶瓷等材料的孔徑分析。以下是其核心原理、功能特點及應用領域的綜合說明：

一、核心原理

‌氣液排驅法泡壓法‌

將樣品完全浸潤在液體中如浸潤液BSD16、乙醇或水，利用氣體壓力逐步驅動孔道內的液體排出。

‌孔徑與壓力關係‌：孔徑越小，克服液體表麵張力需的氣壓越高。孔首先被打開對應“泡點壓力”，小孔被打開，通過壓力-流量曲線計算孔徑分布‌。

‌標準依據‌：該方法符合ASTM薄膜測定標準‌。

二、核心功能與參數

‌測量參數‌

‌孔徑指標‌：孔徑泡點孔徑、小孔徑、平均孔徑、孔徑分布‌。

‌滲透性能‌：氣體/液體滲透率、通量、完整性評價‌。

‌特殊檢測‌：纖維膜破裂壓力、材料缺陷識別‌。

滿足標準

GB/T32361-2015,HY-T039-1995，GBT 24219-2009，HYT 064-2002，SJT 10171.10-1991,SIT 10171.10-1991，主要應用於研發、生產過濾材料及相關的科研單位和企業用戶。

‌技術規格

控製係統：PLC+Windows雙切換係統；

操作界麵：彩色12寸嵌入式工業電腦，中英文切換；

流量計範圍：1L/min和100L/min，精度±1.0%F.S；

壓力傳感器：200kpa和1000kpa，精度：±0.0075%FS‌

氣液法：0.02–500 μm；

液液法：5–500 nm‌。

壓力靈敏度：±0.05 mbar；

流量靈敏度：±0.5 ml/min‌。

‌自動化設計‌：

雙壓力/流量傳感器自動切換，全不鏽鋼耐壓管路；

真空助潤裝置技術，浸潤時間從小時級縮短至分鍾級‌。

外形尺寸：長1000x寬600高1200；

三、適用材料與樣品要求

‌適用材料類型‌

平板膜電池隔膜、濾紙、陶瓷膜、中空纖維膜、濾芯、燒結金屬、無紡布等‌。

‌優勢‌：僅測量通孔孔喉，避免壓汞法、吸附法中盲孔或表麵凹凸的幹擾‌。

‌樣品製備‌

‌尺寸要求‌：

平板樣品：標配30±1 mm，選配方形邊長25–32 mm，圓形直徑25–40 mm‌；

特殊樣品如濾芯、管式膜需定製夾具‌。

‌浸潤液選擇‌：根據材料特性選用水、乙醇或浸潤液‌。

四、應用領域

‌工業質檢與研發‌

‌醫療器械‌：血液透析膜、無菌過濾器的孔徑控製與安全性驗證‌；

‌新能源‌：鋰電池隔膜的通孔均勻性檢測‌；

‌環保工程‌：水處理膜、空氣濾材的分離效率優化‌。

‌科研分析‌

膜材料如納米濾膜、金屬有機框架膜的孔徑性能評估‌。

五、注意事項

‌高壓限製‌：有機膜耐壓通常≤5 bar，避免高壓導致孔道變形‌；

‌數據對比‌：氣液法更適80nm–300μm孔徑，液液法適5nm–200μm孔徑，需按需求選擇方法‌。

泡壓法膜孔徑分析儀通過高精度壓力-流量映射，為膜材料的性能優化提供了關鍵數據支撐，尤其在過濾精度要求高的領域不可或缺
