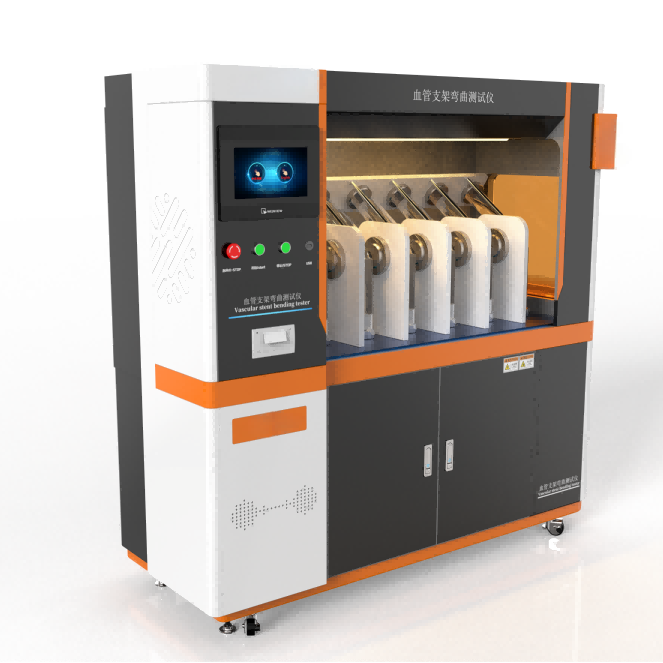

血管支架彎曲耐久性測試儀-芯軸彎曲、無芯軸弧形彎曲

儀器簡介：

血管支架彎曲測試儀用於確定支架在周期性彎曲形變下的耐久性。

芯軸彎曲：

該方法目的是使釋放於模擬血管中的支架在兩個特定彎曲半徑之間產生周期性的彎曲。為了產生彎曲用一個圓柱形芯軸使模擬血管內支架的一部分形成特定的小彎曲半徑。

無芯軸弧形彎曲：

彎曲釋放於模擬血管內的支架以獲得和小的支架曲率半徑。為了產生彎曲活動，使裝有支架的模擬血管的端部沿弧線移動，形成和小目標曲率半徑。在測試中監測每個試樣的支撐單元是否發生斷裂。

符合標準：

YY/T 1764-2021《血管支架體外軸向、彎曲、扭轉耐久性測試方法》附錄C和附錄D的要求。

主要參數：

控製係統：PLC +Windows

操作界麵：12寸工控一體電腦 ，嵌入式工業電腦；

PLC內置計數器：20億次

測試頻率：0 ~ 5Hz

伺服電機：高精度 高扭矩輸出

水循環係統溫度：0~99℃ 恒溫水浴內置

彎曲下穩定測試頻率：3Hz

水循環流量：0-10L/min

彎曲角度：0~90℃

支架長度範圍：0~400mm

支架直徑範圍：0~50mm  316不鏽鋼材料

標配2-4-6-8-10-12-14-16-18-20-22-24-26-28-30，其他規格選配

測試通道數量：6工位 3工位一組

支架固定接頭：6套  可根據客戶需求定製

循環測試液溫度：37℃±2℃

技術特點：

1.急停，高電壓電流過載漏電報警停機

2.液體接觸部件材質要求防鏽耐腐蝕與液體接觸部位零部件材質304不鏽鋼或者鈦合金可選

3. 內置3色照明燈

4.落地式自帶萬向輪，可移動，可立地

5.采用12寸工控一體電腦Windows係統，帶WIFI無線連接打印機，自動生成測試報表，可生成Excle、PDF等測試報告

6.采用伺服電機做彎曲角度測試，彎曲角度更，測試運行更穩定。
