沙塵試驗箱   砂塵試驗箱

一，試驗箱按下述標準要求製作

防塵試驗箱是依照GB4208-93(等效采用IEC60529-2001)《外殼防護等級(IP代碼)》設計製造,適用於電氣產品進行第一位特征數位為5和6(IPX5和IPX6)的砂塵試驗.

本試驗箱能夠提供非層流狀的載塵垂直循環氣流,可定時控製;同時配置對被試產品外殼內進行抽氣的真空泵,並可調節抽氣量和壓差;另外,箱內配置氣流溫度控製裝置,以保證試驗在標準要求的環境條件下進行.

本試驗箱依照標準要求,采用人工類比塵埃環境來檢驗被測試品的防塵能力,其具體要求和合格判定標準應按照GB4208-93(IEC60529-2001)或產品相關的標準要求

工作室尺寸: D1000*W1000*H1000mm

二，主要技術參數：

1標準依據: GB4208-93、IEC60529-2001

2環境條件: 空氣溫度:0～35℃

                 相對濕度:25%～75%RH

                 大氣壓力:86～106kpa

3供電電源: 額定電壓:AC380V額定頻率:50HZ 輸入功率:2KW

4工作室溫度: 室溫～70℃,可設定調控

5滑石粉用量:2kg/m3

6抽氣真空泵(選配）:抽氣流量(0～6)L/min

                           壓差(負壓):0～2kpa

三，結構與材質

材料：內外膽均采用SUS高級不鏽鋼板門：鋼化玻璃門

試件電源插座：防塵插座

控製器：采用可編程控製器（此控製器具備下述多種任意設定控製功能）

吹塵時間（停、吹）h/m/s   可調

預設試驗時間:0s～530h59m59s 任意可調

金屬篩網尺寸：標稱線徑50um，線間標稱間距75um

吹風機：全塑離心風機

真空係統：配有壓力計、空氣過濾、調壓三聯件、連接管（真空泵另配，訂貨時說明）

備注：本試驗箱能滿足GB2423、GB4706、GB4208、DIN中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求。

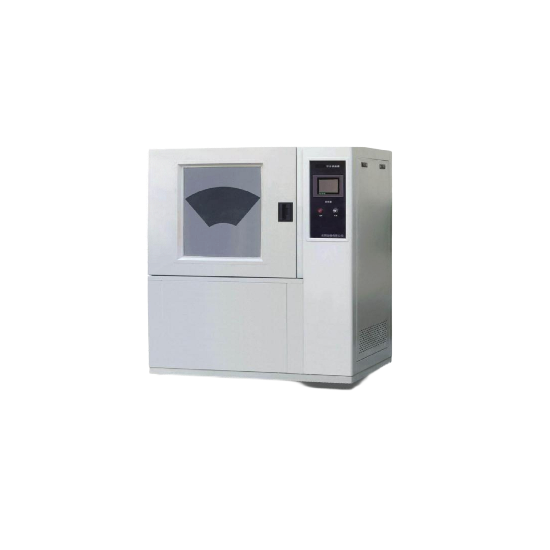

砂塵試驗箱

砂塵試驗箱備品備件及技術資料
1. 提供質保期內為確保該設備安全、穩定、可靠運行所必需的備品備件（易損件）。
2. 提供32μm和250μm的標準篩網和塵收集裝置。
3. 提供操作使用說明書、隨機主要配套件的說明書、結構總圖、裝箱清單、備件明細表、電氣原理圖及結構示意圖,以及買方正確使用和維修該設備而要求賣方提供的其它有關資料。


   沙塵試驗箱：保修壹年,終身維護,定期回訪,聽取客戶建議,建立客戶服務檔案；

一、砂塵試驗箱設備特點
1、依據標準GB/T 2423.37-2006試驗La2：恒定氣壓砂塵試驗方法。
2、GB 4208-2008外殼防護等級（IP代碼）GB/T 4942.1-2001旋轉電機外殼防護等級。
3、GB 11564-2008機動車回複反射器。
4、GB7000.1-2002/IEC60598-1:1999燈具一般安全要求與試驗。
5、GB/T10485-2008等一係列相關的外殼防護等級標準研製開發出相對應的一係列環境試驗設備。
6、設備設計合理，操作簡單，易於維護，各項指標都符合標準。
7、本CSI係列防塵試驗設備用於檢測產品的外殼密封性能，主要用於外殼防護等級標準中規定的IP5X和IP6X兩個等級的試驗。

二、設備主要技術規格及參數

1.   型號：               工作室尺寸：

   CSI-500           800×800×800（D×W×H）砂塵試驗箱

   CSI-800           800×1000×1000（D×W×H）

   CSI-010           1000×1000×1000（D×W×H）

   CSI-015           1000×1500×1000（D×W×H）

   CSI-020           1200×1800×1200（D×W×H）

2.   時間設定範圍：  0～999小時可調

3.   使用的通過金屬篩網標標稱線徑：50μm，線間標稱間距為75μm；

4.   氣流速度：不超過2m/s；

5.   連續、周期吹chen任意選擇時間設定；

6.   砂塵濃度：2kg/m3；

7.   試驗用塵：幹燥滑石粉，矽酸鹽水泥，煙道hui等；

8.   振動時間：0～999H 可調

三、砂塵試驗箱結構

1、本砂塵試驗箱防塵試驗設備選用材料加工成型，外殼表麵及門外壁材料采用鋼板，表麵靜電彩色噴塑處理，美觀，平整。
2.內膽材料選用不鏽鋼板，設計成在工作時是一個密閉，可安置試樣進行外殼密封試驗的空間。室內的樣品架及其它附件配件均為不鏽鋼板製作。
3. 箱門上設置有一個超大觀察窗，箱內有照明裝置，試驗時可以清楚地觀察室內試驗的狀況，試樣清晰可見。
4.箱門采用雙層矽膠密封條，密封嚴密，開關方便。箱內特別設計有安置樣品的裝置
5.設備有載垂直循環的氣流，滑石粉作為塵。
6. 設備的底部有可更換的裝置，可以很方便地將使用過的100％地更換。
7.為了保證塵不粘在箱壁上和凝結，安裝了一套特殊的裝置，裝置可以保證塵不粘在箱壁上和凝結，該裝置工作時間可調，並可自動交替進行工作。
8.設備在符合國標的前提下，各方麵性能都穩定的基礎上更具備實用性和便於控製。並且，該設備具有容易安裝、操作簡單，基本上不需要日常維護等特點。

四、砂塵試驗箱控製係統

  設備主控製器采用PLC可編程控製，液晶顯示屏，采用全中文顯示，可顯示年、月、日、時間、工作時間等。可分別對吹chen風機、塵振動和總試驗時間進行控製；

此控製器具備下述多種任意設定控製功能

a. 吹chen時間（停、吹）:連續、周期吹chen任意選擇時間設定

b. 振擊時間:振動和停止振動時間自動交替進行

c. 預設試驗時間:試驗時間較大為99小時59分

d. 通電：斷——通——斷

控製係統配備施耐德執行元器件；

具有定時加熱控製；

加熱係統：循環風道中裝有加熱器加溫，避免凝結，管道包箍式雲母片加熱圈熱量安全穩定； 包箍式雲母片加熱圈；

五、保 護 係 統

1.  無熔絲保護開關；

2、 缺斷相、漏電、全護套式接線端子；整體設備定時，自動關機等保護。

六、備品備件及技術資料

1.   提供質保期內為確保該設備安全、穩定、可靠運行所必需的備品備件（易損件）。

2.   提供32μm和250μm的標準篩網和塵收集裝置。

3.   提供操作使用說明書、隨機主要配套件的說明書、結構總圖、裝箱清單、備件明細表、電氣原理圖及結構示意圖,以及買方正確使用和維修該設備而要求賣方提供的其它有關資料。

七、設備使用條件

1.  溫度範圍：15~35℃；

2.  相對濕度：25%~75%；

3.  大氣壓力：86~106KPa（860~1060mbar）

4.  電源要求：AC380（ ±10%）V/50HZ  三相五線製

5.  預裝容量：3KW
