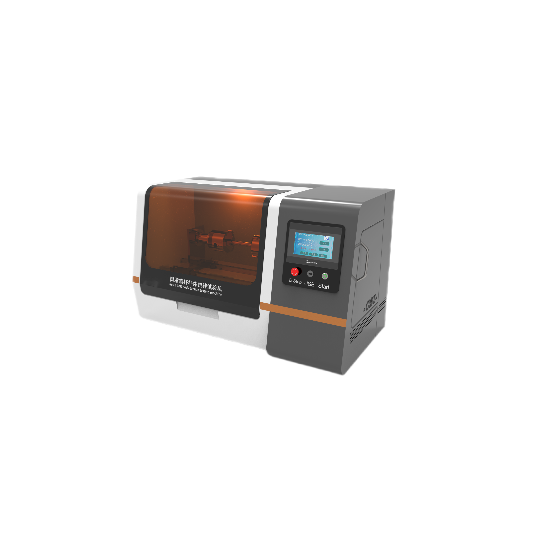

樹脂錨杆扭轉試驗機，錨杆扭矩強度試驗機

一，用途

主要用於樹脂錨杆的扭轉性能，扭矩強度以及扭轉角測試。試驗測試功能：WindowsXP中文操作平台，實現扭矩、扭轉角度、變形的多種控製。使用以圖形為界麵的視窗式操作係統，可設定顯示屏幕及操作麵板；可設定試驗速度及各種控製參數；可實時顯示基本試驗結果；可實時顯示試驗過程各種相關曲線圖形；可實現係統診斷並顯示診斷結果。試驗機實現分級管理權限，不同的用戶可進入不同的管理界麵、分三級用戶管理權限。整機利用全數字交流伺服控製係統及中研數字式數據采集處理係統，光電編碼器采集試樣的扭轉角度。

二，產品參數：

1、扭矩量程：0～1000Nm

2、扭矩測量範圍：1%-100%FS

3、扭矩最小讀數值： 0.01Nm

4、試驗扭矩分辨率 1/±300000

5、扭矩示值相對誤差：≤±1.0% （正轉和反轉兩個方向）

6、扭矩重複性相對誤差：≤1.0%（正轉和反轉兩個方向）

7、轉角測量範圍 0-10000°

8、轉角示值相對誤差：≤±1% （正轉和反轉兩個方向）

9、扭角(小角度測量)顯示最小分辨率：0.0001°

10、轉角最小讀數值：0.01°

11、試驗轉速：0.05-720°/min(屈服前應在3°/min-30°/min；屈服後不大於720°/min)無級調速

12、扭轉速度示值相對誤差：≤±1% （正轉和反轉兩個方向）

13、扭轉速度示值重複性誤差：≤1.0%

14、加力盤、扭矩盤間距離：0～600mm（可議）

15、兩夾頭的同軸度：≤Φ0.3mm

16、試樣夾持直徑：標準試樣（圓試樣Φ10，標距50mm,100mm）

17、電源及功率：AC 220V±10％，50Hz；1.0KW

三，執行標準

本試驗機符合JB/T9370—2007《扭轉試驗機技術條件》及GB10128—2007《金屬材料 室溫扭轉試驗方法》數據處理的相關要求。
