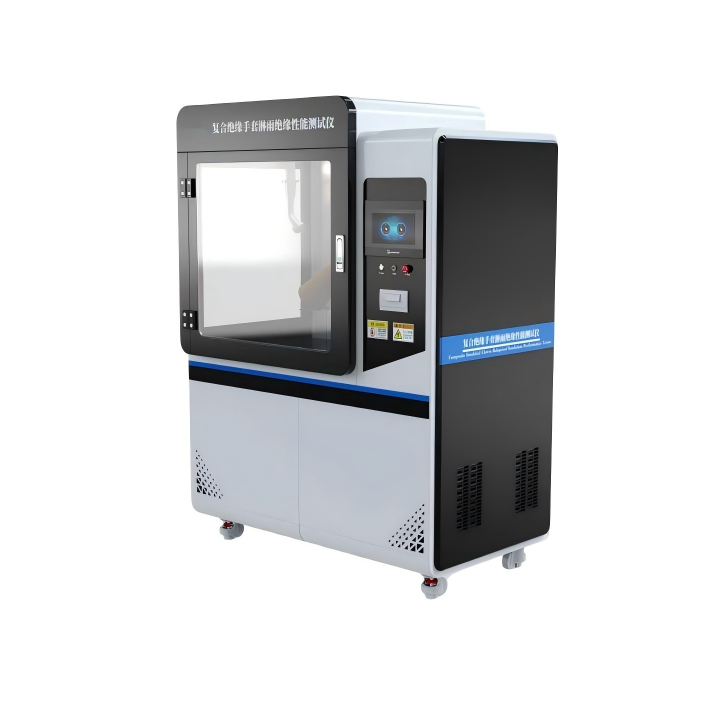

複合絕緣手套淋雨絕緣性能測試儀、複合絕緣手套淋雨試驗裝置
一、介紹
本儀器模擬實際作業中淋雨、潮濕的惡劣工況，對複合絕緣手套的整體絕緣性能、耐淋水電氣強度進行精準檢測，是電力係統、檢測機構、手套生產企業把控產品質量、保障作業人員安全的核心設備。主要用於長袖複合絕緣手套的淋雨試驗，以檢測絕緣手套防雨觸電性能，不含高壓電係統。
二、關鍵參數
參數項 | 規格 |
控製係統 | 工業級PLC |
操作界麵 | 彩色7寸觸摸屏，中英文切換 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
測試雨量 | 1mm/min-2mm/min 可設置 |
量雨器 | 兩隔開的開口均為100cm2-750cm2的容器 |
電阻率 | 20℃電阻率為100Ω·m ±15 Ω·m |
測試角度 | 45° |
升壓速率 | 1000V/S 恒壓 |
測試時間 | 1s-9999s 可設置 |
試驗電壓 | 10KV,20KV,30KV |
安全配置 | 急停按鈕，過載保護 |
電源電壓 | AC220V 50Hz |
USB測試軟件插口，讀取數據，可連接電腦 | |
三、執行標準
符合標準：GB/T 17622-2020《帶電作業用絕緣手套》6.4.4 淋雨試驗
GB/T 16927.1-2011
四、應用場景
1. 絕緣手套生產企業：用於產品出廠批次抽檢，確保每批產品符合國標要求，杜絕不合格品流入市場；
2. 電力係統（供電局、電廠、變電檢修）：用於絕緣手套定期預防性檢定，落實電力安全作業規範，保障高壓操作安全；
3. 第三方檢測機構（CMA/CNAS 認證）：為絕緣手套提供權威第三方檢測服務，出具合規檢測報告，支撐產品認證、質量監督抽查；
4. 電力安全器具檢測站：作為核心檢測設備，完成轄區內電力企業絕緣手套的集中檢定與質量評估
五、配置清單
主機1台；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
