一、介紹

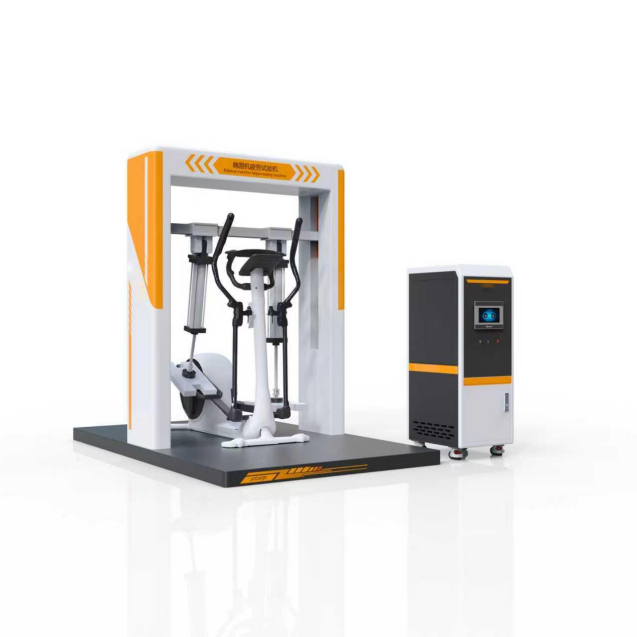

橢圓機疲勞試驗機是用於模擬用戶長期使用工況，對橢圓機踏板、曲柄、軌道、傳動係統等關鍵部件施加循環負載與往複動作，以評估其機械耐久、結構強度及安全可靠性的專用檢測設備，核心用於出廠質檢、型式試驗與研發驗證。
二、關鍵參數
參數項 | 規格 |
控製係統 | 工業級PLC |
操作界麵 | 彩色7寸觸摸屏，中英文切換 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
測力量程 | 0N~1000N 精度±1%FS 分辨率0.1N (可選配其他精度） |
測試速度 | 10r/min-70r/min 可調 適配不同機型標準 |
測試次數 | 0次-999999次 可設置 斷點記憶，到達次數 / 失效停機 |
固定夾具 | 1套，可調試，適配不同尺寸橢圓機，確保安裝無額外變形 |
測試高度 | 自動調整 |
加載方式 | 伺服電機，氣動加載 |
氣源要求 | 0.4Mpa-0.6Mpa （客戶自備） |
外形尺寸約 | 長1200mm×寬2200mm×高1700mm |
重 量約 | 350kg |
安全配置 | 急停按鈕，過載保護 |
電源電壓 | AC220V 50Hz |
USB測試軟件插口，讀取數據，可連接電腦 | |
三、執行標準與適用場景
符合標準：
嚴格遵循 ISO 20957-9 GB 17498.9測試項如下：
耐久測試
典型應用：
1. 適用場景：健身器材製造商出廠質檢、第三方檢測機構型式試驗、研發階段結構優化驗證。
2. 選型建議：
3. 量產質檢：選高循環次數、快速換型工裝的機型，提升效率。
4. 研發測試：選多軸負載、高精度傳感器、支持數據曲線分析的機型。
5. 標準合規：優先匹配 ISO 20957、EN 957 等目標市場標準的設
四、操作流程
1. 固定橢圓機於工裝，調整夾具與加載機構位置，確保對中。
2. 設定負載、頻率、循環次數、溫升閾值等參數。
3. 啟動測試，儀器自動完成循環加載、數據采集與狀態監測。
4. 測試結束後，生成報告並判定是否合格（無裂紋、無超標變形、性能達標
五、配置清單
主機1台；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
