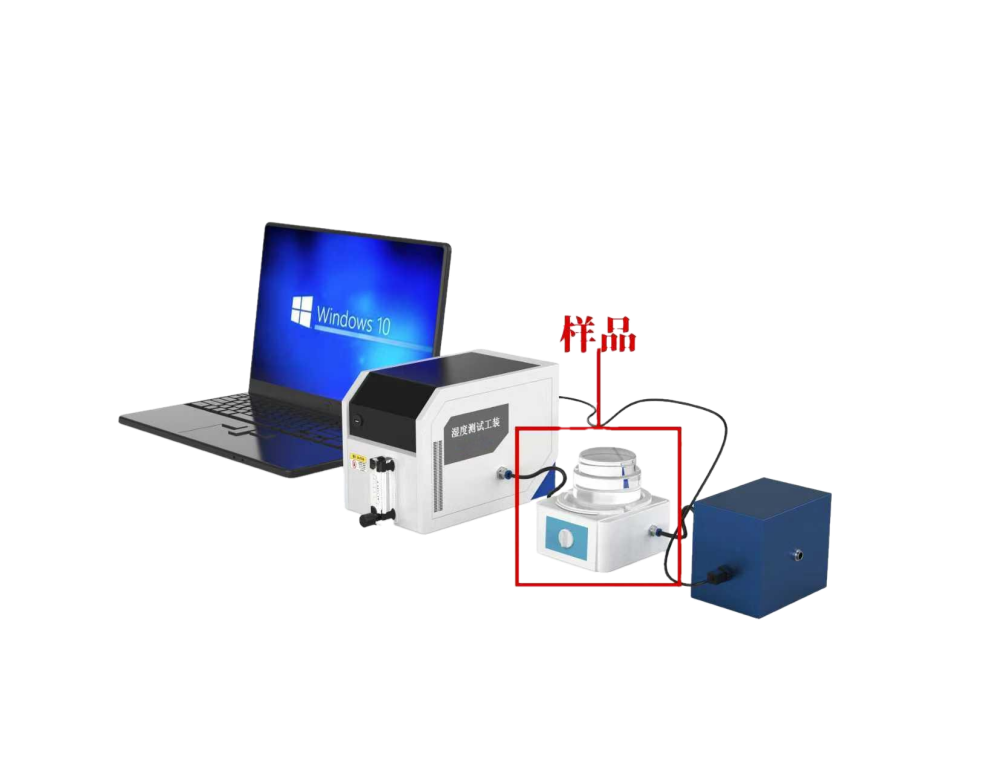

呼吸濕化設備濕化輸出測試儀、濕度測試工裝、濕度測試係統

一、概述：

濕度測試工裝主要測試濕化器的濕化輸出。

‌二、技術參數：

‌三、執行標準‌

YY9706.274-2022 《醫用電氣設備 第2-74部分:呼吸濕化設備的基本安全和基本性能專用要求》

四、儀器特征

1、便攜式終端處理係統（包括軟件測試與分析係統）：

采用便攜式筆記本電腦，操作簡單直觀方便，軟件係統采用Windows10係統，試驗報告可以多種格式輸出（如EXCL、PDF等）

2、標準溫度傳感器

2.1在水中以1m/s的流量實現22℃階躍到37℃時，0.5s＜溫度傳感器時間常數＜1.0s；

2.2環境溫度對傳感器精度的影響＜0.01℃/1℃。

2.3傳感器構造：

1）1根6mm長的外徑為3.18mm的銅管。內徑宜為熱敏電阻珠留出足夠的間隙。按照下圖中給出的尺寸且熱傳導率＞386W/(m·K)的任何材料。熱敏電阻在25℃～45℃(在等溫混合的空氣或水中)之間，精度為±0.2℃。供應商通常具有在25℃時阻值2252Ω的熱敏電阻。

2）熱敏電阻的電導線宜是#32規格的鍍錫銅線，長度至少為60mm[包含其他熱傳導率180W/(m·K)的材料]。熱敏電阻的電導線宜被套上以實現電氣絕緣和熱隔離。熱塑管達到了兩個目的，包含任何熱傳導率＜0.02W/(m·K)的電絕緣材料。

2.4尺寸：符合下圖單位：毫米

五、配置清單

主機1台；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

配套輸出接頭 22M/22F (可選配其他規格)

筆記本電腦 1台（選配）

電子天平 1台（選配）

標準溫度傳感器 2個

   數據通訊線;1套
