一，概述：

適用於汽車散熱器的碎石衝擊試驗。

二，測試標準

 QC/T 468 《汽車散熱器》

三，設備試驗及原理介紹

原理：

礫石或其它介質放在加料鬥裏，加料鬥裏的振動送料裝置將料送到送料斜槽中。由底下高速空氣而產生的真空，介質落到送料斜槽中。介質被吸入噴嘴中，被空氣噴射器發射到試樣上。介質撞上試樣後落入碎石箱中。

試驗：

試驗對象為散熱器芯子部分，連續噴射:，一般隻噴射一次。

經過淬火的鋼丸硬度為 61HRC~65 HRC，有棱角，平均直徑4mm~5m。

其具體試驗參數見表11的規定。

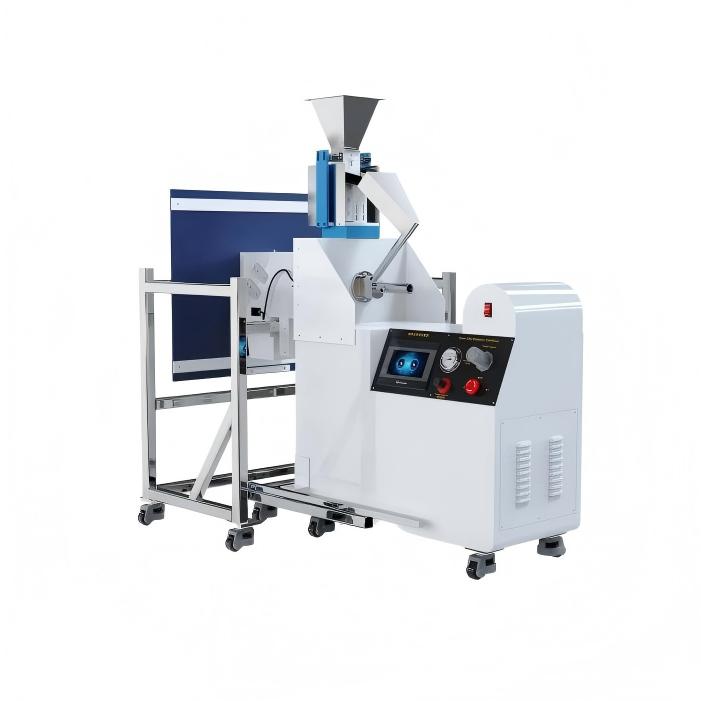

設備外觀示意圖（外置裝樣部分定製，細節差異以實物為準）

四，工作條件及場所要求

工作條件：

1、使用溫度：室溫

2、電源供給：交流/單相 220V±15% /50Hz

3、 壓縮空氣壓力：0.4MPa～0.8MPa（用戶自配，亦可自配更高壓力滿足測試條件）

場地要求：

1、地麵平整，通風良好

2、不含易燃、易爆、腐蝕性氣體和粉塵

3、附近沒有強電磁輻射源

4、場地地麵承重能力：不小於300kg/m2

電氣要求

1、設備設計符合人機原理，操作方便安全，整體牢固可靠；

2、設備配備電源切斷閥，確保檢修時不會產生危險；

3、操作控製係統放置在操作者便於操作和觀察的部位。設備必須設置緊急停止按鈕

4、設備具備良好和全麵安全防護措施，設備上的轉動部件、危險零部件及危險部位，都應具備防護裝置和安全標示；

5、設備的電氣控製係統,具備過載保護和短路保護功能。

五，技術參數

PLC控製係統

操作界麵：中英文切換；

測試軟件：可遠程免費升級

噴射時間可設置0-999秒並噴射中設置時間暫停時間

漏鬥不鏽鋼製作

控製係統和試樣箱可分離，靈活，可隨意移動位置

加配氣動震動係統

噴射介質用戶自備

試樣裝置一套：定製試樣尺寸：ZUI大1200mm*1200mm *68mm（長寬）  ,ZUI小尺寸：300*300*32mm;

樣品支架：手動移動樣品，製造材料鋼管焊接；

試樣重量：20-30KG

顆粒大小：45度槍-0-29mm和90度槍0-52mm

噴射速度可調0-1MPA

發射量可調節

壓力調節範圍0-1000kPa

發射量調節範圍≥1kg/min

發射角度調節範圍 45～90°;

外形尺寸：2930*2680*2050mm

六，供貨清單

主機1台

試樣裝置1套

消音組件、SAE噴槍組件、VDA噴槍組件1套

眼罩1幅

耳機1個

鋼珠500克

扳手1套

電源線1根

說明書1份

合格證1份

保修卡 1份

銘牌1份

七，設備配置
