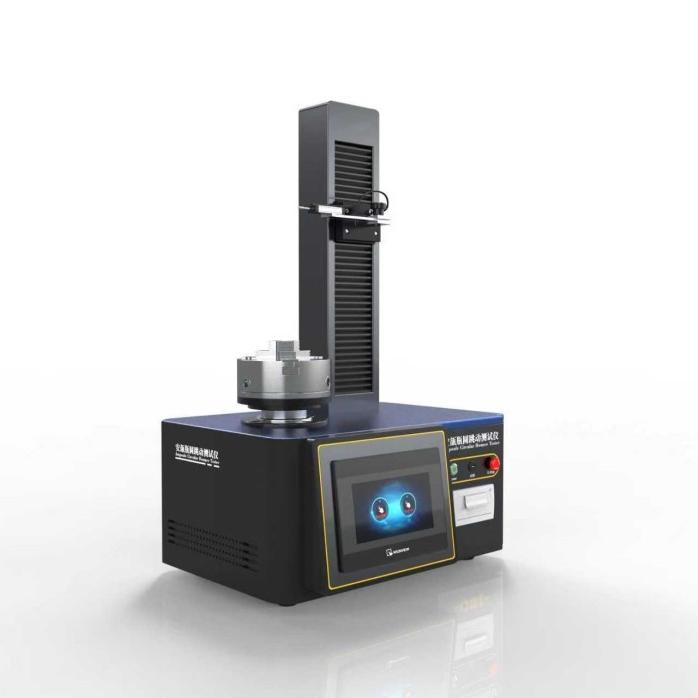

安瓿瓶圓跳動測試儀

儀器工作原理

‌夾持與定位：‌ 儀器通常有一個精密的夾具（如V型塊、精密頂針或仿形夾具），用於‌豎直夾持‌安瓿瓶的頸部或底部，確保安瓿瓶的‌基準軸線‌（理想旋轉中心線）與儀器的主軸旋轉中心線‌盡可能重合‌。

‌驅動旋轉：‌ 通過電機驅動主軸或驅動輪，使被夾持的安瓿瓶‌繞其基準軸線勻速旋轉‌。

‌位移測量：‌

在安瓿瓶瓶身待測截麵的外側（通常是瓶身中部或標準指定的位置），安裝一個高精度的‌非接觸式位移傳感器‌（常用類型有電渦流位移傳感器、激光位移傳感器）。

傳感器探頭精確對準並垂直於瓶身表麵，距離瓶身表麵一個微小且固定的距離（初始間隙）。

當安瓿瓶旋轉時，由於其圓跳動誤差的存在，瓶身表麵與傳感器探頭之間的距離會‌周期性變化‌。

儀器關鍵組成部分

‌精密機械平台與主軸：‌ 提供穩定的支撐和精確的旋轉運動，自身跳動極小。

‌精密夾具係統：‌ 確保安瓿瓶準確定位和可靠夾緊，且不引入額外誤差。

‌高精度位移傳感器：‌ 核心測量元件，要求分辨率高（通常達到微米級）、線性度好、響應快。

‌驅動係統：‌ 馬達、傳動機構等，提供穩定轉速。

‌數據采集與處理單元：‌ 采集傳感器信號並進行計算分析。

‌人機交互界麵：‌ 顯示屏、控製按鍵、觸摸屏，用於設置參數、啟動測試、查看結果、管理數據等。

‌機架與外殼：‌ 提供保護，減少環境幹擾（如振動、氣流）。

‌符合標準：YBB00332003, YBB00322003, ChPYBB00332002、YBB00192003、GB 8452、GB 2637、GB 2639

主要測試參數

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

1-2ml 安瓿：圓跳動 ≤ 0.6 mm

5-10ml 安瓿：圓跳動 ≤ 0.8 mm

20ml 安瓿：圓跳動 ≤ 1.0 mm
樣品直徑：5mm-80mm
儀器量程：0-12.5mm
分度值：0.001mm
可測高度：15mm-150mm
機器尺寸：230mm×170mm×310mm(長寬高)
重量：15Kg

儀器特點

‌測試位置：‌ 通常在安瓿瓶瓶身中部進行測量，具體位置需參照適用的標準或客戶要求。

‌轉速：‌ 測試時的旋轉速度需要設定，過快可能引入振動誤差，過慢影響效率。標準或儀器手冊通常會規定。

‌測量精度：‌ 儀器的關鍵指標，通常在微米級（如 ±1μm）。

‌判定標準：‌ 主要依據國家藥品包裝容器（材料）標準（如YBB標準）或《中國藥典》規定。常見的圓跳動公差限根據安瓿瓶規格（容量、管徑）不同而異

測量頭自動升降，調節測點位置，方便實用；

具備自動統計大小值、偏差值，儀器小分度值不低於0.001mm；

觸摸屏控製，係統程序具備ISP在線升級功能，可按照用戶要求更改試驗功能；

儀器可存儲不少於500組數據，每組數據10個測量值；

試驗結束自動提醒功能；

選配專用計算機測試軟件，能夠實現數據的導出、存儲、打印等功能。
