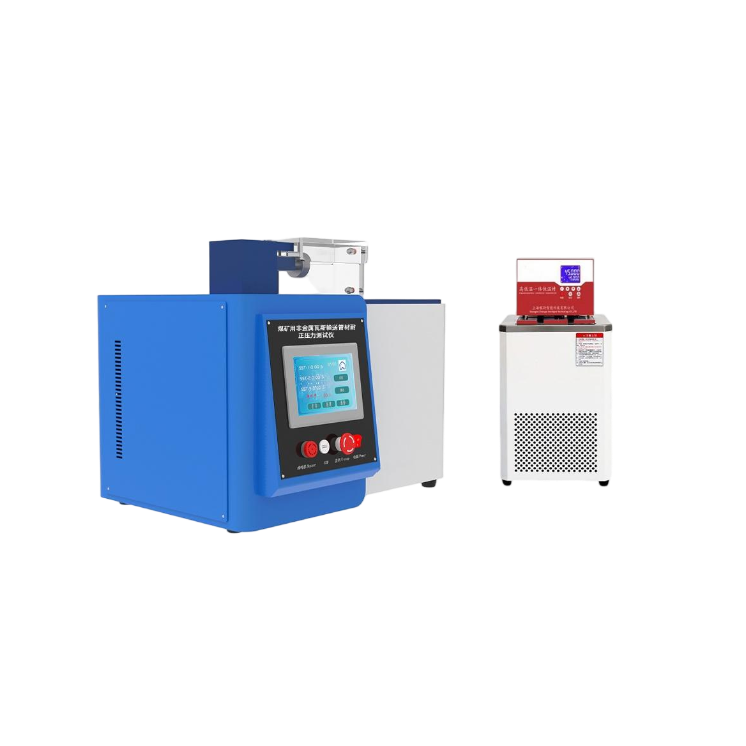

煤（méi）礦用非金屬（shǔ）瓦斯輸（shū）送管（guǎn）材耐正（zhèng）壓力測（cè）試儀

符合AQ 1071-2009 4.3試驗 MT/T 558.1-2005  備注：MPE80級聚（jù）乙（yǐ）烯管僅受理0.6MPa～1.25MPa

主要參數：

 壓力範圍：0-2MPA(可調)，增壓比 1:16

壓力表精度不低於1.0級

計時（shí）器精（jīng）度在±2%以內

箱（xiāng）體尺寸：高900*寬1450mm*厚650mm

恒溫箱：外形310-280-180mm，15升；溫度0-99度

恒溫（wēn）係統由恒（héng）溫槽,流體循環或（huò）攪拌裝置,加熱和（hé）溫度控製裝置等組成。無論恒溫（wēn）槽內的加熱介質是水（shuǐ）、空（kōng）氣（qì）或其他流體,溫度均保持在士2℃的偏差內。

（恒溫槽（cáo））

壓力讀數偏差精度±2% ，配有內圓錐接頭

主要配置：氣液增（zēng）壓泵、防護（hù）機箱、調壓閥、卸（xiè）荷（hé）閥、手拉閥、耐（nài）震壓力（lì）表、不鏽鋼管路、單向閥等

箱體尺寸：高900*寬1450mm*厚650mm

1試樣在（zài）施加壓力（lì）之前應進行預處理。預處理溫度（dù）與試驗溫度相同（tóng）。預處理時間（jiān）應使試樣達到試驗溫度為止（zhǐ）。對於（yú）23C條件下的試（shì）驗,當將試樣（yàng）浸（jìn）在液體（tǐ）中,預處理時間不少（shǎo）於1h。當將試樣置於氣體介質中,預（yù）處理時間不少於 16 h。

2瞬時爆破試驗時,連續均（jun1）勻地、快（kuài）速地對試樣施加壓力,並同時（shí）開始計時直至試樣破裂為止。如果試樣在小於 60s內破裂,則降低（dī）施壓速度,重複試驗,直到試樣在（zài）60~70s內破裂為止（zhǐ）。記錄試樣破裂時的壓力（lì）和（hé）時間及試樣的破裂狀態。

3 耐壓試驗時,連續均勻地把試樣壓力施加到給定值,然後開始計時。在整（zhěng）個試驗過程中。保持壓力（lì），達到規定時間後,記錄試驗結果和試樣破裂狀態。 當破壞出現（xiàn）在距接（jiē）頭一個直徑長度內時,如（rú）果有理由確認破壞是由（yóu）樣品本身存在某種缺陷（xiàn）造成（chéng）的,該試樣有效。否則另取試樣重新試驗，

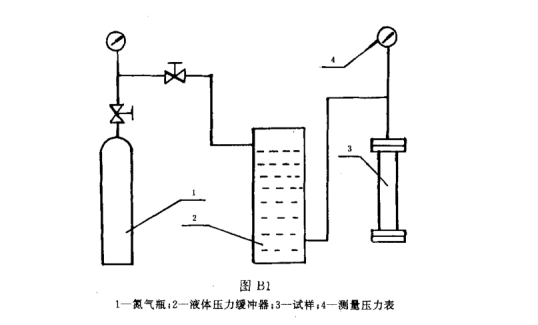

利用（yòng）壓縮空氣,例如氮氣對液體壓力緩衝器施加（jiā）壓力,再通過緩衝器中的壓力液體對試樣加壓
