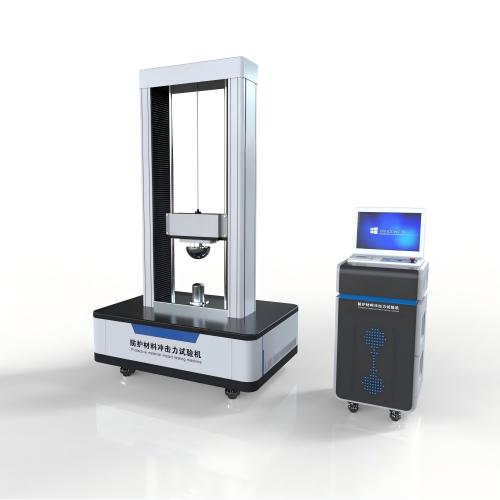

一、設備特點

1、 采集部分采用行業的高壓電陶瓷測力傳感器分辨率極高,相應速度塊,重複性好

2、 控製部分采用Windows控製係統，彩色液晶屏中文顯示,

3、 麵板式打印機輸出試驗結果,操作簡單,可靠性

二、儀器用途：

用於測試摩擦防護服裝、體育用護胸護背、防震手套等材料緩衝能量的測定（經受一次衝擊測試同時測量傳遞力）

測試標準

GB/T 24278

EN 1621-1

EN1621-2

EN 1621-3:摩托車防護胸衝擊防護（衝擊力）

EN 388-2016:6.6

EN 13594-2015:6.9(EN 1621-1):手套等材料衝擊緩衝防護性能（衝擊力）

BS EN 14021:2003 越野摩托車用石盾 （衝擊力）

三、測試說明

1、測試對象：護胸、護鐾、護膝、護肘、減震手保護等材料

2、測試類型：導向落下

四、技術參數

計算機軟件功能:計算機控製試驗過程，自動顯示、處理、保存存試驗數據、打印試驗報表

衝擊方式:導向落下

測力範圍:0~60000N

衝擊有效高度：300~1200mm

力傳感器:精密壓電式

頻率響應範圍:5----1000HZ

機器基座：水泥基座1000kg（客戶自備）也可用螺絲鑲入地麵

提升裝置:電動提升，並且有上下限位

主機外形尺寸:長860mm*寬670mm*高2300mm

五、試驗機配置

電磁提升裝置一套，負責提升衝擊錘頭

衝擊錘頭和:

（1）EN 388-2016:6.6、EN 13594-2015:6.9（EN 1621-1）:手套等材料衝擊緩衝防護性能（衝擊力）

1.落體重2500±10g，衝撞動能5J（200mm）;

2.衝擊頭:平麵型40*80，邊角R5±1;

3.砧台:凸圓弧麵，R100*Φ100。

（2）GB/T 24278-2019、EN 1621-1:摩托車護具衝擊力吸收（衝擊力）

1.落體重5000±10g，衝撞動能50J（1000mm）;

2.衝擊頭:平麵型40*80，邊角R5+1:

3.砧台:頭部半球R 50+1mm*圓柱Φ100，高度:180+20mm。

（3）EN 1621-2、EN 1621-3:背部衝擊防護、護胸衝擊防護（衝擊力）

1.落體重5000±10g，衝撞動能50+1.5J（1000mm）;

2.衝擊頭:斧形L(160+2)*頂寬(50+1)*斧刃半球半徑（12.5±0.1）12.5±0.1;

3.砧台:頂部弧麵，R150*Φ100，高190+20。

（4）EN 1621-3:摩托車防護胸衝擊防護（衝擊力）

1.落體重5000+50g，衝撞動能50+1.5J（1000mm）;

2.衝擊頭:圓柱形(半球形衝擊頭):直徑25及前端半球R（25±1）;

3.砧台:頂部弧麵，R150*Φ100,高190±20

（5）BS EN 14021:2003 越野摩托車用石盾 （衝擊力）

1.落體重1000+50g，衝撞動能10±1J;

2.衝擊頭:圓柱形(半球形衝擊頭):直徑25及前端半球R（12.5±0.1）;

3.砧台: 頂部弧麵，R150*Φ100,高190±20

主機一台

說明書1份

保修卡 1份

合格證1份

扳手1套
